| الاسم التجاري: | ABB |
| رقم الطراز: | ABB |
| الـ MOQ: | 1 |
| السعر: | Negotiations |
| الصفة | القيمة |
|---|---|
| الجهد العازل الاسمي | 50 فولت |
| الجهد الاختباري الديالكتروني | 500 فولت AC |
| استهلاك التيار +5 فولت Modulebus | 70mA |
| تفريغ السلطة | 1.6W |
| علامة CE | نعم.. |
| السلامة الكهربائية | IEC 61131-2، UL 508 |
| الموقع الخطير | - |
| شهادة البحرية | أيه بي إس، بي.في، دي.إن.في-جي.إل، إل.آر، آر.إس، سي.سي.إس |
| تصنيف الحماية | IP20 وفقًا لـ IEC60529 |
| الغلاف الجوي التآكل ISA-S7104 | G3 |
| ظروف التشغيل المناخية | 0 إلى +55 درجة مئوية (التخزين من -40 إلى +70 درجة مئوية) ، RH=5 إلى 95٪ بدون تكثيف، IEC/EN 61131-2 |
| درجة التلوث | الدرجة 2، IEC 60664-1 |
| ظروف العمل الميكانيكية | IEC/EN 61131-2 |
| الكهرومغناطيسي | EN 61000-6-4 و EN 61000-6-2 |
| فئات الارتفاع | IEC/EN 60664-1، EN 50178 |
| فئة المعدات | الفئة I وفقًا لمعيار IEC 61140؛ (محمي ضد الأرض) |
| الحرارة المحيطة القصوى | 55 درجة مئوية (131 درجة فهرنهايت) ، للتركيب الرأسي في MTU المدمجة 40 درجة مئوية (104 درجة فهرنهايت) |
| الامتثال لـ RoHS | EN 50581:2012 |
| الامتثال لمنتجات WEEE | المواصفات المختلفة |
| النوع | المدخلات الرقمية |
| مواصفات الإشارة | 120 فولت AC / 110 فولت DC |

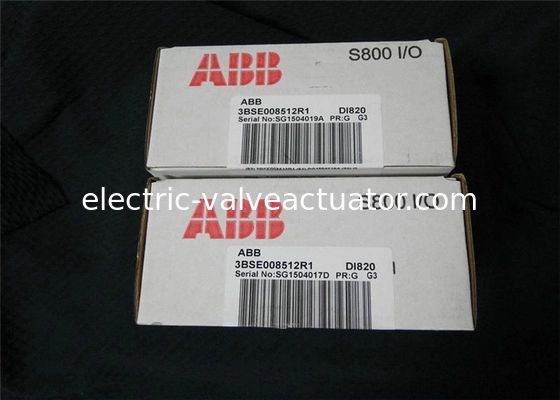

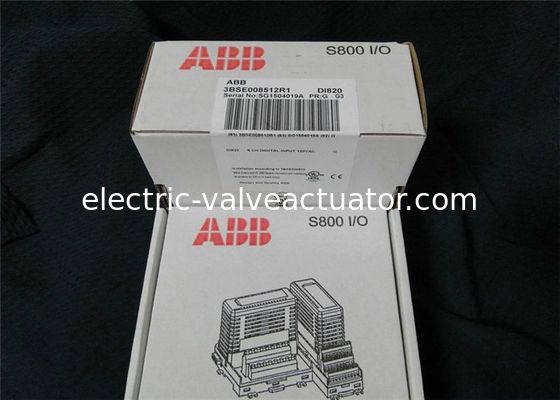

| رقم المادة | 3BSE008512R1 |
| عدد القنوات | 8 |
| نوع الإشارة | غرق التيار |
| هارت | لا.. |
| الشركات الحكومية | لا.. |
| الإفراج | لا.. |
| النزاهة العالية | لا.. |
| السلامة الداخلية | لا.. |
| الميكانيكا | S800 |
| نطاق الجهد المدخل، "0" | 030 فولت AC، 0،20 فولت DC |
| نطاق الجهد المدخل "1" | 77130 فولت كهربائي، 75 فولت كهربائي 145 فولت كهربائي |
| عائق المدخل | 12 kΩ (AC) / 39 kΩ (DC) |
| العزلة | قنوات معزولة بشكل فردي |
| أوقات المرشح (رقمي، قابل للاختيار) | 24, 8, 16 م |
| نطاق ترددات الإدخال | 4763 هرتز |
| المرشح التناظري تأخير التشغيل / الإيقاف | 5 / 18 ms |
| الحد من التيار | يمكن أن تكون طاقة جهاز الاستشعار محددة حاليا من قبل MTU |
| الحد الأقصى لطول كابل الحقل | 200 متر (219 ياردة) 100 pF/m للاتجاه الاصطناعي، 600 متر (656 ياردة) للاتجاه المباشر |
| الجهد العازل الاسمي | 250 فولت |
| الجهد الاختباري الديالكتروني | 2000 فولت الكهربائي |
| تبديد الطاقة | نوع 2.8 واط |
| استهلاك التيار +5 فولت Modulebus | 50 mA |
| استهلاك التيار + 24 فولت Modulebus | 0 |
| استهلاك التيار + 24 فولت خارجي | 0 |
تحتوي هذه الوحدة على 8 مدخلات رقمية. نطاق فولتاج المدخلات AC هو 77 - 130 فولت وتوجه المدخلات هو 10 mA عند 120 فولت AC. نطاق مدخلات DC هو 75 - 145 فولت وتوجه المدخلات هو 2.8 mA عند 110 فولتالمدخلات معزولة بشكل فردي
تتكون كل قناة دخول من مكونات الحد من التيار، ومكونات حماية EMC، ومصباح LED للإشارة إلى حالة الدخول، وحاجز العزل البصري ومصفح تناظري (6 ms).القناة 1 يمكن استخدامها كمدخول مراقبة الجهد للقنوات 2 - 4، ويمكن استخدام القناة 8 كمدخل لمراقبة الجهد للقنوات 5 - 7.
إذا اختفى الجهد المتصل بالقناة 1 أو 8 ، يتم تنشيط مدخلات الخطأ ويتم تشغيل LED التحذير. يمكن قراءة إشارة الخطأ من ModuleBus.
