| الاسم التجاري: | AB |
| رقم الطراز: | 1747-أ |
| الـ MOQ: | 1 |
| السعر: | Negotiations |
| الصفة | القيمة |
|---|---|
| النوع | عازل الرابط المعزول |
| الحمل الحالي (24 فولت DC) | 0.085 آمبر |

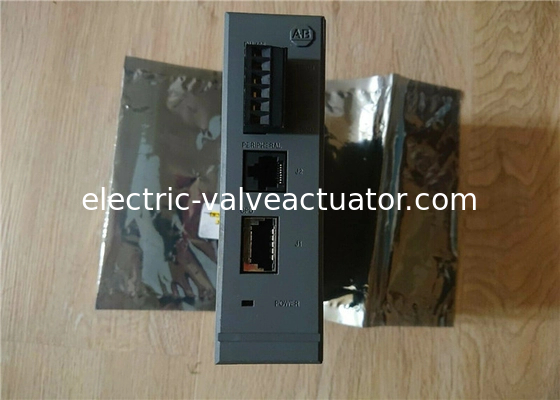

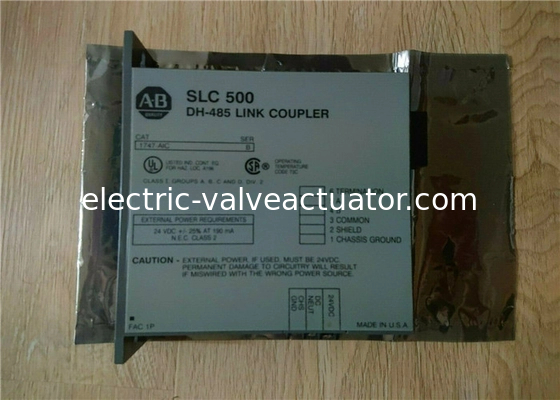

AB 1747-AIC هو SLC 500 Isolated Link Coupler. يحتوي هذا المربع على واجهة اتصال مزدوجة محمية ولديه حمولة حالية (24 فولت DC) تبلغ 0.085 آمبر.
محرك AB 1747-AIC هو مقترح وصلة معزول من سلسلة AB PLC SLC 500. يتماشى مقترح الارتباط القابل للتركيب في اللوحة مع معيار NEMA ICS 2-230 ، IEC1000-4-2 ، EN50081-2 Class A ،والأنظمة والمعايير IEC1000-4-3بالإضافة إلى ذلك، هذا الجهاز هو CSA معتمدة.
أبعاد المربع هي 1.5 x 6.8 x 6.5 بوصة ويستخدم محطة. الحمل الحالي لهذا المربع الرابط المعزول هو 0.085 أمبير عند 24 فولت DC. وعلاوة على ذلك،محرك AB 1747-AIC يوفر محول واجهة متقدمة مع واجهة اتصال مزدوجة محميةهذه الواجهة تساعد في الاتصال بين العديد من أجهزة الشبكة في عائلة SLC 500 مثل SLC 5/02 ، SLC 5/01 ، ومعالجات SLC 5/03 ورابط DH-485.
لاحظ أن توصيل أكثر من 2 معالج SLC500 مع رابط DH-485 يتطلب 1 مقبل معزول على محرك الأقراص 1747-AIC.يجب توصيل مقرب واحد في كل طرف من طرفي الرابط إذا تم توصيل جهاز كمبيوتر أو DTAM على مسافة أكبر من 20 قدمًا أو 6.09 متر
للتوصيل مع المعالج ، يتم توفير كابل AB 1747-C11 مع القابل. للاتصال بكابل الاتصال DH-485 ، يوفر القابل كتلة نهاية قابلة للإزالة في 6 مواقع.كابل الاتصالات طوله 1219 متر أو 4000 قدمالتيار الخلفي لـ 1747-AIC هو 0 mA عند 5 فولت و 85 mA عند 24 فولت.
تبديد الحرارة هو 2 واط الحد الأدنى و 2 واط الحد الأقصى ، على التوالي ، ونطاق الرطوبة النسبية من محرك 1747-AIC هو من 5 إلى 95٪ دون تكثيف.يتم توفير القابض المعزول مع اهتزاز عمل 1 G في 5 إلى 2000 هرتز اهتزاز العمل و 2.5 جيجا غير التذبذب عند 5 إلى 2000 هرتز. لمصدر طاقة متزامن 24 فولت ، يحتاج المربع إلى 20.4 إلى 28.8 فولت متزامن.
