| الاسم التجاري: | ABB |
| رقم الطراز: | BC810K02 3BSE031155R1 |
| الـ MOQ: | 1 |
| السعر: | Negotiations |
| السمة | القيمة |
|---|---|
| الوزن | 0.3 كجم (0.66 رطل) |
| تيار الإدخال/الإخراج، تيار مستمر | 500 مللي أمبير |
| 24 فولت استهلاك نموذجي | 140 مللي أمبير |
| درجة الحرارة، التشغيل | 0 إلى +55 درجة مئوية |
| درجة الحرارة، التخزين | -25 إلى +70 درجة مئوية |

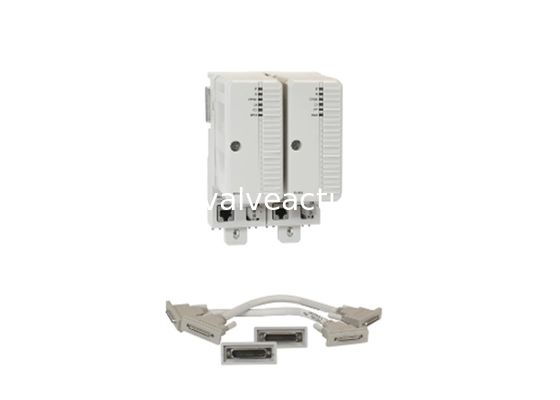

تُستخدم وحدة CEX-Bus BC820 لتوسيع منافذ الاتصال المدمجة بوحدات واجهة الاتصال. من الممكن أيضًا استخدام واجهات اتصال متكررة على CEX-Bus. توفر وحدة الربط البيني CEX-Bus BC820 طريقة لتقسيم CEX-Bus إلى قسمين مستقلين على مسافة تصل إلى 200 متر. هذا يحسن التوفر في الأنظمة ذات واجهات الاتصال المتكررة.
يمكن استخدام BC820 مع PM858 و PM862 و PM866 (PR.F أو أحدث، والذي يتوافق مع PR:H أو أحدث لـ PM866K01) و PM866A.
يتم تشغيل BC820 من وحدة المعالج عبر CEX-Bus ويمكنه أيضًا دعم CEX-Bus مع طاقة زائدة عن طريق الموصل الخارجي الخاص به لإمداد الطاقة. ينقل BC820 RCU-Link ويمدد طول كابل CEX-Bus و RCU-Link حتى 200 متر. يقتصر عدد واجهات CEX-Bus على 6 مع كل BC820.
تحتاج إلى توفير الكابلات التالية بطول مناسب (غير مضمنة في مجموعة BC820K02):
لمزيد من المعلومات حول الكابلات، راجع 3BSE036351-*
| رقم المقال | 3BSE071500R1 |
| التكرار | نعم |
| النزاهة العالية | لا |
| الأداء | دعم التبديل السريع |
| مزود الطاقة | مدخلات مخصصة L+ و L- 24 فولت اسمية، اختلاف بين 19.2 فولت تيار مستمر و 30 فولت تيار مستمر. |
| استهلاك الطاقة +24 فولت نموذجي/كحد أقصى | 120 مللي أمبير نموذجي (200 مللي أمبير كحد أقصى) |
| تبدد الطاقة نموذجي. | 2.9 واط نموذجي |
| درجة الحرارة، التشغيل | +5 إلى +55 درجة مئوية (+41 إلى +131 درجة فهرنهايت) |
| درجة الحرارة، التخزين | -40 إلى +70 درجة مئوية (-40 إلى +158 درجة فهرنهايت) |
| الرطوبة النسبية | 5 إلى 95٪، بدون تكثف |
| فئة الحماية | IP20 وفقًا لـ EN60529، IEC 529 |
| علامة CE | نعم |
| السلامة الكهربائية | شهادة UL معلقة |
| الموقع الخطير | cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X |
| الشهادات البحرية | ABS, BV, DNV-GL, LR |
| الامتثال لـ RoHS | EN 50581:2012 |
| الامتثال لـ WEEE | DIRECTIVE/2012/19/EU |
| الارتفاع | 185 ملم (7.3 بوصة) |
| العرض | 59 ملم (2.9 بوصة) |
| العمق | 127.5 (5.0 بوصة) |
| الوزن | 1.4 كجم (3.1 أرطال) (حزمة BC820K02) |
