| الاسم التجاري: | GE |
| رقم الطراز: | IC697CHS790 |
| الـ MOQ: | 1 |
| السعر: | Negotiations |

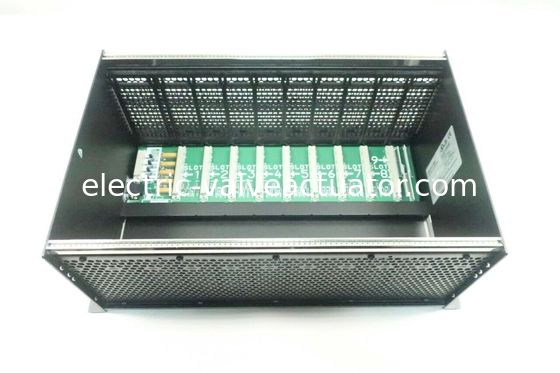

IC697CHS790 هو عقدة خلفية من 9 فتحات لمراقب IC697 قابل للبرمجة يستخدم لتكوينات وحدة المعالجة المركزية وإدخال / إخراج.هناك إمكانية لمصدر طاقة واحد للمرفق القياسي ذو 9 فتحات يقع في أقصى موقف الوحدة. يتم تركيب رف IC697CHS790 في علبة عميقة 10 بوصة حيث لا تكون هناك حاجة عادة إلى مروحة. أبعاد الرف هي 11.15 "H x 19" W x 7.5 "D مع عرض فتحة جهاز التحكم هو 1.6 "W وعرض فتحة التغذية في 2.4" W. كل رف يقدم فتحة استشعار لإدخال/إخراج من نوع رف تم إنشاؤها لـ IC697 PLC. لا تحتاج إلى مفاتيح أو قافزات على وحدات إدخال/إخراج.
يتطلب تركيب رف IC697CHS790 مساحة كافية للسماح بتبريد وحدات النظام بشكل صحيح.يجب تحديد متطلبات التثبيت وفقًا للتطبيق والرف المناسب المطلوب. يتم تثبيت شرائح التثبيت بسهولة في المصنع في الألواح الجانبية للرف.
وحدات الدخول/الخروج IC697 تتصل ببعضها البعض باستخدام مفتاح لتجنب التبادل غير المقصود لنوع من وحدات الدخول/الخروج لنوع آخر من وحدات الدخول.كل وحدة تتضمن مفتاح الذي يلتصق ميكانيكيا على السكة الحديدية الوسطى من الرف، حيث يبقى حتى يتم إزالة الوحدة. إذا كانت الوحدة ليست من النوع الصحيح ، فلا يمكن إدخالها في فتحة الرف.يجب تعيين رقم رف من 0-7 عندما يكون هناك العديد من رفوف في النظام؛ رف وحدة المعالجة المركزية هو دائمًا رف 0. سيتم تحديد عدد كل رف بواسطة جهاز التحكم الآلي من خلال القفزات الأربعة على الطائرة الخلفية للرف. موقع الطائرة الخلفية هو مباشرة خلف مصدر الطاقة ،والقافزون على الطائرة الخلفية.
