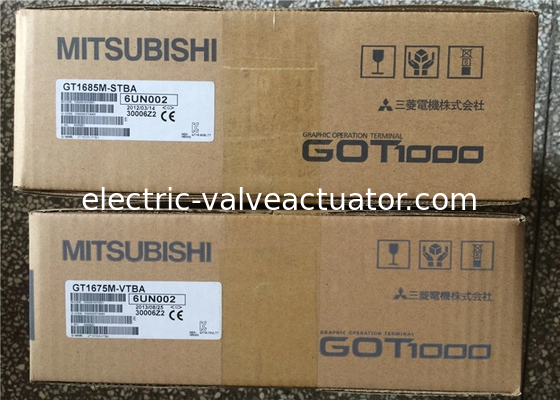

شاشة لمس Mitsubishi HMI GT1685M-STBA 12.1" شاشة TFT 800x600 بكسل 65536 لون 15MB ذاكرة 100-240 فولت AC

شاشة لمس Mitsubishi HMI GT1685M-STBA 12.1" شاشة TFT 800x600 بكسل 65536 لون 15MB ذاكرة 100-240 فولت AC

تفاصيل سريعة

• المصنع: Mitsubishi Electric

• رقم المنتج: GT1685M-STBA

• نوع المنتج: سلسلة GOT1000 GT16

• تصنيف: كبير: من 8 إلى 15 بوصة

• المنتج رقم : GT1685M-STBA

• اسم النموذج: GT16

• المعايير المعمول بها: UL / cUL ، CE (EMC) ، CE (LVD) ، KC ، ABS ، BV ، DNV ، LR ، NK ، RINA ، GL

• نوع الشاشة: شاشة LCD TFTcolor (الوضوح العالي، زاوية عرض واسعة)

• حجم الشاشة: 12.1 بوصة

• الدقة: SVGA: 800 × 600 [نقطة]

• حجم الشاشة: 246 (W) × 184.5 (H) [ملم]

• عدد الحروف المعروضة: 16 نقطة الخط القياسي في ذلك الوقت: 50 حرف × 37 سطر (حجم كامل)

• الخط القياسي ذو 12 نقطة في ذلك الوقت: 66 حرفًا × 50 سطرًا

• لون العرض: 65536 لون

• كل من اليسار واليمين 80 درجة، فوق 60 درجة، أسفل 80 درجة

• تعديل التباين:

• ضوء شاشة LCD بسيطة: 470 [Cd/ M 2 ]

• تعديل الوضوح: 8 مستويات تعديل

• عمر: حوالي 52،000 ساعة (درجة حرارة الغرفة 25 درجة مئوية)

• يمكن تسجيل الحد الأقصى لعدد الشاشات: 4096شاشة

• وظيفة الإضاءة الخلفية: وظيفة الكشف عن إرهاق الإضاءة الخلفية من قناة الكاثودية الباردة (يمكن استبدالها) ، إغلاق الإضاءة الخلفية / إعداد وقت حفظ الشاشة مسموح به

• عمر: حوالي50،000 ساعة أو أكثر (وقت استخدام درجة حرارة المحيط هو 50٪ من سطوع الشاشة عند 25 درجة مئوية)

• اللون: أبيض

• طريقة لوحة اللمس: نوع فيلم المقاومة التناظرية

• عدد مفاتيح اللمس

• مقاس المفاتيح: الحد الأدنى2 × 2 [نقطة] (في كل مفتاح)

• نقاط الضغط في وقت واحد: لا الضغط في وقت واحد (يمكن لمسة نقطة واحدة فقط)

• عمر: مليون مرة أو أكثر (عملية 0.98 [N] أو أقل)

• أجهزة استشعار الإنسان: 1 [m]

• نطاق الكشف: على التوالي فوق، أسفل، يسار ويمين 70 درجة

• وقت التأخير في الكشف: 0-4[sec]

• الذاكرة

• ذاكرة الفلاش

• سعة: ذاكرة متكاملة 15M بايت

• العمر ((اكتب عدد المرات)): 100,000 مرة

• استخدام: بيانات المشروع للتخزين، لتخزين نظام التشغيل

• SRAM

• القدرة: -

• استخدام: -

• الـ EEPROM

• القدرة: -

• استخدام: -

• نوع البطارية: بطارية الليثيوم من نوع GT15-BAT

• النسخ الاحتياطي: بيانات الساعة، إخطار وقت الصيانة للبيانات، بيانات سجل النظام

• عمر: حوالي 5 سنوات (درجة حرارة البيئة: 25 درجة مئوية)

• الحافلة المدمجة في الواجهة:

• RS-422/485 ((مجمعة) : RS-422/4851ch ، سرعة الإرسال: 115200/57600/38400/19200/9600 / 4800bps ، شكل المكونات: 14-pin (أنثى) ، التطبيقات: معدات الاتصال للاتصال

• RS-422/232 ((مجمعة)): -

• الرسائل الرقمية:

• RS-232: RS-2321ch، سرعة الإرسال: 115200/57600/38400/19200/9600 / 4800bps، شكل الموصولات: D-sub 9-pin (ذكر) ، التطبيقات: معدات الاتصال للاتصالات،للاتصال بالجهاز الشخصي (تحميل / تنزيل بيانات المشروع)(تثبيت نظام التشغيل ، وظيفة FA شفافة)

• الايثنر: طريقة نقل البيانات: 100BASE-TX، 10BASE-T 1ch، شكل المرفق: RJ-45 (موحد الجاك) ، استخدام: معدات الاتصال للاتصال، لوظيفة البوابة،للاتصال بالجهاز الشخصي (تحميل / تنزيل بيانات المشروع)، تثبيت نظام التشغيل، وظيفة واجهة MES)

• الـ RGB:

• الطابعة:

• أجهزة USB ((الأجهزة) : أجهزة USB ((السرعة الكاملة) 12Mbps) 1ch ، شكل المرفق: TYPE Mini-B ، الاستخدام: لـ PCconnection (تحميل / تنزيل بيانات المشروع ، تثبيت نظام التشغيل ، FA transparentfunction)

• USB ((مضيف) : USB ((سرعة كاملة 12Mbps) مضيف 1ch ، شكل المرفق: نوع A ، التطبيقات: نقل البيانات ، للتخزين

• بطاقة CF: CompactFlash slot 1ch، شكل المرفق: TYPEI، التطبيقات: نقل البيانات، تخزين البيانات، GOT للبدء

• سلاوت بطاقات الحاسوب:

• لوحة وظائف اختيارية: وظيفة واجهة MES لـ 1ch

• لوحة ذاكرة

• وحدة التوسع: وحدة الاتصال / وحدة اختيارية 2ch

• التبديل:

• التبديل 2:

• إصدار صوتي واحد (يمكن ضبط طول الصوت)

• هيكل الحماية: القسم الأمامي: IP67F (JEM1030) ، الداخلي لللوحة: IP2X (JEM1030)

• الأبعاد الخارجية: 316 (W) × 242 (H) × 52 (D) [mm]

• أبعاد اللوحة: 302 (W) × 228 (H) [ملم]

• الكتلة ((باستثناء دعامة التثبيت): 2.7[كغ]

• درجة حرارة البيئة

• العرض: 0 ~ 50 °C

• غير وحدة العرض: 0 ~ 55 °C

• درجة حرارة التخزين: -20 °C ~ 60 °C

• درجة الحرارة المحيطة: 10 ~ 90% RH ، غير مكثفة

• الرطوبة المحيطة بالتخزين: 10 ~ 90% RH ، غير مكثفة

• مقاومة الاهتزازات: الامتثال: مطابقة لـ JIS B 3502 ، IEC 61131-2

• مقاومة الاهتزاز: إذا كانت هناك اهتزازات متقطعة: نصف نطاق 3.5 ملم، وعدد المسحات في X، Y، Z اتجاه 10 مرات، تسارع 9.8M / S 2، وعدد المسحات X، Y،Z في كل اتجاه 10 مرات

• مقاومة الاهتزاز: إذا كان هناك اهتزاز مستمر: نصف نطاق 1.75Mm، وتسارع 4.9M / S 2

• التأثير: يتوافق مع B 3502 JIS ، IEC 61131-2 (147M / S 2 ، XYZ 3 اتجاهات ثلاث مرات لكل منهما)

• استخدام الغلاف الجوي: دخان النفط والغازات السامة، لا يوجد غاز قابل للاشتعال، ليس غبارًا متواصلًا بشكل رهيب، لا يضرب أشعة الشمس المباشرة (وكذلك أثناء التخزين)

• ارتفاع التشغيل: 2000m أقل

• موقع التثبيت: لوحة التحكم

• فئة الإفراط: IIأدناه

• درجة التلوث: 2 أو أقل

• نظام التبريد: التبريد الذاتي

• فولتاج إمدادات الطاقة الدخلية: AC100 ~ 240V (+ 10٪ ، - 15٪)

• تردد الدخول: 50 /60 هرتز ± 5%

• القوة الظاهرة القصوى للدخول: 110VA ((عند الحد الأقصى للحمل)

• استهلاك الطاقة في الوقت العادي: 46W أو أقل

• عندما يطفئ الضوء الخلفي: 32 واط أو أقل

• التيار الداخلي: 28A أو أقل (4ms) (في الحمل الكامل)

• وقت انقطاع الطاقة اللحظي المسموح به: في غضون 20 ثانية (أو أكثر من AC100V)

• مقاومة للضوضاء: الجهد الضوضائي 1500Vp-p ، عرض الضوضاء 1μs ، بسبب محاكي الضوضاء لوتيرة الضوضاء25 ~ 60Hz

• الجهد المقاوم: محطة إمدادات الطاقة

• المقاومة العازلة: 10 ميو أو أكثر في محطة إمدادات الطاقة

• حجم السلك المطبق: 2 0.75 [Mm 2]

• محطات القرصنة: M3 محطات القرصنة RAV1.25-3 من المسمار، V2-S3.3، V2-N3A، FV2-N3A

• عزم الدوران مع الضغط المناسب (المسامير النهائية للكتلة النهائية): 0.5 ~ 0.8 [N · m]

• الأرضية: فئة Dالأرضية (100O أو أقل) ، التي لا يمكن أن تكون متصلة باللوحة عندما لا يمكن للأرضية

• نوع التثبيت: القياسية

• وزن الشحن: 3.7 كجم
