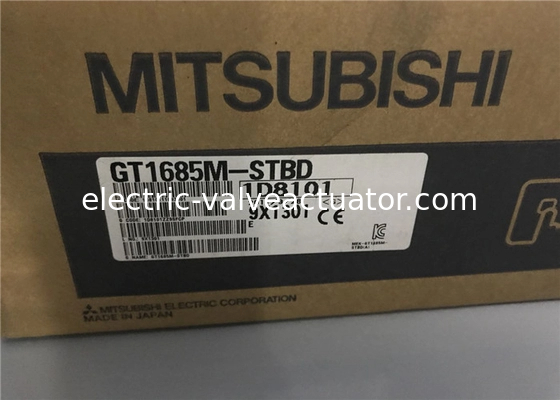

سلسلة GOT1000 GT16 GT1685M-STBD واجهات الإنسان والآلة من ميتسوبيشي 800 × 600 (SVGA)

Name: سلسلة GOT1000 GT16 GT1685M-STBD واجهات الإنسان والآلة من ميتسوبيشي 800 × 600 (SVGA)
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: GT1685M-STBD
Price: 285.00 USD
Availability: InStock

الاسم التجاري:	Mitsubishi
رقم الطراز:	GT1685M-STBD
الـ MOQ:	1
السعر:	قابل للتفاوض
شروط الدفع:	L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على التوريد:	في المخزون

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

اليابان

إصدار الشهادات:

تفاصيل التغليف:

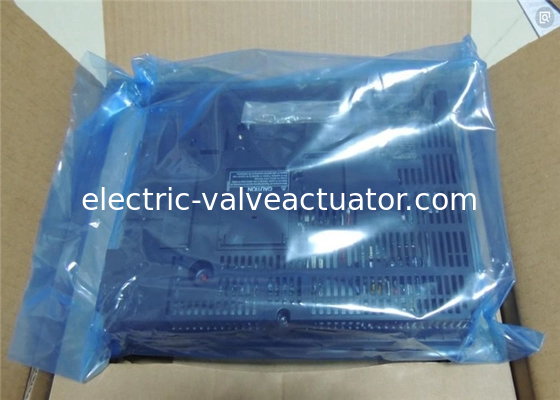

الصندوق الأصلي الجديد

القدرة على العرض:

في المخزون

وصف المنتج

وصف مفصل للمنتج

العلامة التجارية:	(ميتسوبيشي)	النموذج:	GT1685M-STBD
خطة الأصلية:	اليابان	حجم الشاشة:	12.1 النوع
القرار:	(إس.في.جي.إه): 800 × 600	حجم العرض:	246 (W) X 184.5 (H) [ملم]
درجة حرارة العمل المحيطة:	من 0 إلى 55 درجة مئوية	درجة حرارة البيئة:	-20 درجة مئوية إلى 60 درجة مئوية
أبرز:	لوحات HMI الصناعية , لوحة لمسة HMI

سلسلة GOT1000 GT16 GT1685M-STBD واجهات الإنسان والآلة Mitsubishi 800 x 600 ((SVGA)

وصف مفصل للمنتج

المصنع: Mitsubishi Electric
GT1685M-STBD
سلسلة GOT1000 GT16
نوع النموذج: 65536 لون
النوع المخصص: متوافق مع الوسائط المتعددة
حجم الذاكرة: 15MB
حجم الشاشة: 800 × 600 (SVGA)
نوع جهاز العرض: لون TFT (كثافة عالية، عرض زاوية واسعة)
نوع لون اللوحة: أسود
نوع الطاقة: 24VDC
فولتاج مصدر الطاقة: 24VDC (+ 25%، - 20%)
استهلاك الطاقة: 40 واط أو أقل
استهلاك الطاقة W / ضوء الخلفي مغلق: 26W أو أقل
التيار الداخلي: 12A أو أقل (55ms ، عند الحد الأقصى للحميل)
لحظة مقبولة وقت الفشل: خلال 10 ثانية
مقاومة الضوضاء: الجهد الضوضائي 500Vp-p، عرض الضوضاء 1μs بواسطة جهاز محاكاة الضوضاء مع تردد الضوضاء من 25 إلى 60 هرتز
مقاومة الجهد: 500VDC لمدة دقيقة واحدة بين محطة إمدادات الطاقة والأرض
مقاومة العزل: 10MO أو أكثر مع اختبار مقاومة العزل (500VDC بين محطة إمدادات الطاقة والأرض)
الحجم المطبق للأسلاك: 0.75 إلى 2 [mm2]
محطة المقبض: محطات المقبض للمسمار M3 RAV1.25-3، V2-S3.3، V2-N3A، FV2-N3A
عزم التشديد (المسامير النهائية للكتلة النهائية): 0.5 إلى 0.8 [N·m]
رقم الطراز: GT1685M-STBD
الشاشة (1*) نوع: شاشة LCD ملونة TFT (بضوء عال، زاوية عرض واسعة)
حجم الشاشة: 15′′: 12.1"
الدقة (نقاط): 800 × 600 SVGA
حجم الشاشة (W × H) mm: 246 × 184.5
عدد الحروف المعروضة: الخط القياسي ذو الـ 16 نقطة: 50 حرفاً × 37 سطراً (2 بايت) الخط القياسي ذو الـ 12 نقطة: 66 حرفاً × 50 سطراً (2 بايت)
عرض الألوان 65536
زاوية الرؤية (*2): يمين/يسار: 80°، فوق: 60°، أسفل: 80°
الكثافة (cd/m2): 470
تعديل الكثافة: تعديل 8 خطوات
العمر: حوالي 52000 ساعة (درجة حرارة العمل: 25 درجة مئوية)

تفاصيل سريعة

نوع التثبيت	تصميم سطح اللوحة	شاشة الشاشة	[TFT] TFT (ضوء عال، زاوية عرض واسعة)
حجم شاشة الشاشة ((إنش)	12.1	أقصى دقة متوافقة	800 × 600
عرض اللون ((الألوان))	اللون (65536 لون)	الجهد المدخل	DC24V
وظيفة تحرير السلم	متاحة	وظيفة تغيير اللغة	متاحة
الهيكل الوقائي	متاحة	المعيار التمثيلي	CE / UL / cUL
ارتفاع الأبعاد ((ملم)	242	عرض الأبعاد ((ملم)	316

المواصفات


وحدة العرض	النوع	8.4" TFT، 65536 لون	10.4" TFT، 65536 لون	12.1" TFT، 65536 لون	15" TFT، 65536 لون
وحدة العرض	الدقة (بيكسل)	STB _: 800x600 VTB_: 640x480		800 × 600	1024x 768
إمدادات الطاقة	أنواع	100 ∼ 240 فولت AC
إمدادات الطاقة	D أنواع	24 فولت DC
سعة الذاكرة		15 ميغابايت			15 ميجابايت (يمكن توسيعه إلى 57 ميجابايت)
بطاقة الذاكرة		1 (CompactFlash)
نوع لوحة المفاتيح		لوحة لمسة
مفاتيح الوظيفة		مفاتيح اللمس
مؤشرات LED		1 (القوة)
واجهات		إثنتر (TCP/IP) ، RS232، RS422/485، USB، CF سلاط
قدرة الوسائط المتعددة		اختياري
الساعة في الوقت الحقيقي		متكاملة
إمكانيات الاتصال بالشبكة		إثنر (TCP/IP) ، CC-Link (IE) ، Modbus®، RS232، RS422/485، A bus، Q bus، MELSECNET/10/H
واجهة التوسيع (وحدة الاتصال / الخيار)		1 منفذ (حد أقصى 5 وحدات / 4 قنوات)
تصنيف IP (أمام)		IP67¹
الأبعاد (WxHxD) مليمتر		241x190x52	303x214x49	316 × 242 × 52	397x296x61
الوزن في كيلوغرام		1.7	2.1	2.7	5.0
معلومات الطلب		221949 221950 221951	221945 221946 221947 221948	221360 221361	221358 221359

الملحقات		برامج البرمجة والكابلات ومحولات الواجهة
