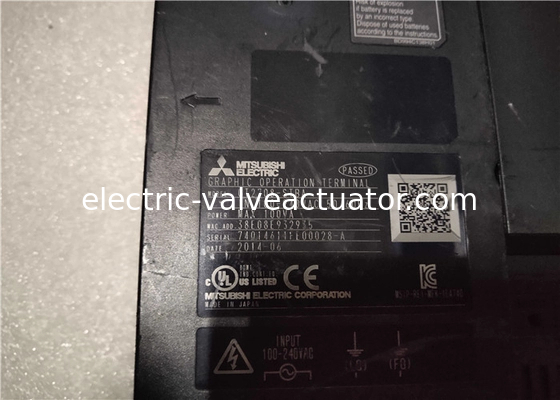

شاشة لمس GT2708-STBA واجهة الإنسان والآلة ميتسوبيشي GOT 2000

شاشة لمس GT2708-STBA واجهة الإنسان والآلة من ميتسوبيشي GOT 2000

وصف المنتج التفصيلي

تفاصيل سريعة

المواصفات

• وحدة مستقلة: 15 واط

• وحدة مستقلة مع إيقاف تشغيل الإضاءة الخلفية: 10 واط

• التيار الاندفاعي: 60 أمبير أو أقل (2 مللي ثانية، درجة الحرارة المحيطة 25 درجة مئوية، أقصى حمل)

• وقت الفشل اللحظي المسموح به: في غضون 20 مللي ثانية (100 فولت تيار متردد أو أكثر)

• مقاومة الضوضاء: جهد الضوضاء 1500Vp-p، عرض الضوضاء 1 ميكرو ثانية بواسطة محاكي الضوضاء بتردد ضوضاء من 25 إلى 60 هرتز

• جهد التحمل: 1500 فولت تيار متردد لمدة دقيقة واحدة بين طرف الإمداد بالطاقة والأرض

• مقاومة العزل: 10MO أو أعلى مع جهاز اختبار مقاومة العزل (500VDC بين طرف الإمداد بالطاقة والأرض)

• حجم السلك المطبق: 0.75 إلى 2 [mm²]

• المشبك الطرفي: أطراف المشبك لبرغي M3 RAV1.25-3، V2-S3.3، V2-N3A، FV2-N3A

• عزم الربط (مسامير أطراف الكتلة الطرفية): 0.5 إلى 0.8 [N·m]

• رقم الموديل: GT2708-STBA

• قسم العرض (*1، *2) النوع: شاشة LCD ملونة TFT

• حجم الشاشة: 8.4"

• الدقة (نقاط): 800 × 600 SVGA

• حجم العرض (العرض × الارتفاع) مم: 170.9 × 128.2

• عدد الأحرف: خط قياسي 16 نقطة:

• : 50 حرفًا. x 37 سطرًا (2 بايت) خط قياسي 12 نقطة:

• : 66 حرفًا. x 50 سطرًا (2 بايت

• ألوان العرض: 65536 لونًا

• تعديل الكثافة: تعديل 32 مستوى

• الإضاءة الخلفية - النوع: LED (غير قابل للاستبدال)

• الإضاءة الخلفية - العمر: تقريبًا. 60000 ساعة أو أكثر (الوقت الذي تصل فيه كثافة العرض إلى 50٪ عند درجة الحرارة المحيطة 25 درجة مئوية) (*4)

• لوحة اللمس (*3) النوع: فيلم مقاوم تناظري

• لوحة اللمس (*3) حجم المفتاح (نقاط): 2 × 2 نقطة كحد أدنى (لكل مفتاح) (*7)

• لوحة اللمس (*3) الضغط المتزامن: نقطتان كحد أقصى

• لوحة اللمس (*3) العمر: مليون مرة أو أكثر (قوة التشغيل 0.98 نيوتن أو أقل)

• لون اللوحة: أسود

• سعة ذاكرة المستخدم: ذاكرة للتخزين (ROM): 57 ميجابايت، ذاكرة للتشغيل (RAM): 128 ميجابايت

• العمر (عدد الكتابات): 100000 مرة

• دقة الساعة الداخلية: ±90 ثانية/شهر (درجة الحرارة المحيطة 25 درجة مئوية)

• نوع البطارية: بطارية ليثيوم GT11-50BAT

• عمر البطارية: تقريبًا. 5 سنوات (درجة الحرارة المحيطة 25 درجة مئوية)

• واجهة RS-232 المدمجة: 1 قناة سرعة الإرسال: 115200/57600/38400/19200/9600/4800bps شكل الموصل: D-sub 9-pin (ذكر)

• واجهة RS-422/485 المدمجة: 1 قناة سرعة الإرسال: 115200/57600/38400/19200/9600/4800bps شكل الموصل: D-sub 9-pin (أنثى)

• واجهة إيثرنت المدمجة: 1 قناة طريقة نقل البيانات: 10BASE-T/100BASE-TX شكل الموصل: RJ-45 (جاك معياري)

• واجهة USB المدمجة (المضيف): 2 قناة (الوجه الأمامي/الوجه الخلفي)

• : أقصى سرعة نقل: عالية السرعة 480 ميجابت في الثانية شكل الموصل: USB-A

• واجهة USB المدمجة (الجهاز): 1 قناة (الوجه الأمامي)

• : أقصى سرعة نقل: عالية السرعة 480 ميجابت في الثانية شكل الموصل: USB Mini-B

• واجهة بطاقة SD المدمجة: 1 قناة متوافقة مع SDHC (بحد أقصى 32 جيجابايت)

• واجهة التوسيع المدمجة (*6): لوحدة الاتصال/وحدة الخيار

• واجهة مساعدة للتوسيع المدمجة I/F: لتركيب وحدة الخيار

• واجهة جانبية مدمجة: لتركيب وحدة الاتصال

• خرج الجرس: نغمة واحدة (النغمة، طول النغمة قابل للتعديل)

• مصباح LED للطاقة: لون الانبعاث: لونان (أزرق، برتقالي)

• البناء الوقائي: أمامي: IP67F (*5,*8) في لوحة التحكم: IP2X

• الأبعاد الخارجية (العرض × الارتفاع × العمق) مم: 241 × 194 × 52

• فتحة اللوحة (العرض × الارتفاع) مم: 227 × 176

• الوزن (كجم) باستثناء أقواس التركيب: 1.5

• حزمة البرامج المطبقة: GT Works3 الإصدار 1.100E أو أحدث

• وزن الشحن: 3 كجم

نماذج المواصفات العالية مع التحكم متعدد اللمس/الإيماءات

توفر المحطات الطرفية التشغيلية لسلسلة GT27 شاشات LCD TFT بألوان 65K وأحجام شاشة 5.7 بوصات و 8.4 بوصات و 10.4 بوصات و 12.1 بوصة و 15 بوصة بدقة VGA/SVGA/XGA وما يصل إلى 128 ميجابايت من الذاكرة الداخلية. تأتي جميع المحطات الطرفية مع واجهات إيثرنت و USB و RS232 و RS422/485 وفتحة بطاقة SD. بالإضافة إلى ذلك، يمكن تجهيز GT27 بواجهات اختيارية مثل CC-Link IE و CC-Link IE Field و CC-Link و MELSECNET/H والاتصال المباشر بحافلة PLC.

تتوفر نماذج خاصة من GT27 بأحجام 10.4 بوصات و 12.1 بوصة بإطار أبيض وبدون واجهة USB الأمامية، وهي مثالية لتطبيقات الأطعمة والمشروبات.

يوفر GT27 العديد من وظائف التشخيص واستكشاف الأخطاء وإصلاحها المحددة مسبقًا، مثل النسخ الاحتياطي/الاستعادة ومراقب برنامج PLC ومراقب المؤازرة/الحركة ومراقب SFC للحركة ومراقب CNC.
