واجهة تشغيل PROFACE الأصلية QUICK PANEL 9 بوصة 24 فولت تيار مستمر 93 أمبير GP477R-EG41-24VP

واجهة المشغل الأصلية PROFACE QUICK PANEL 9INCH 24VDC 93AMP GP477R-EG41-24VP

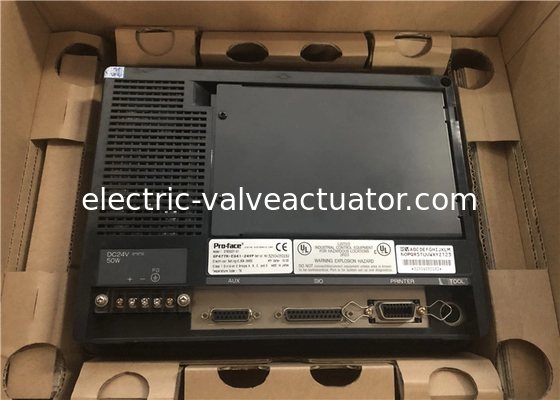

وصف المنتج
GP477R-EG41-24VP هي واجهة مشغل لوحة تحكم يتم تصنيعها بواسطة Pro-face. تتضمن المواصفات العامة ما يلي. جهد الإدخال هو 20.4 VDC إلى 27.6 VDC. استهلاك الطاقة هو 50 واط أو أقل (TYP 20 واط). يجب أن تكون درجة حرارة التشغيل المحيطة من 0 درجة مئوية إلى 50 درجة مئوية. درجة حرارة التخزين هي -10 درجة مئوية إلى 60 درجة مئوية. رطوبة التخزين هي 20٪ إلى 85٪ رطوبة نسبية غير متكثفة. مقاومة الاهتزاز هي 10 هرتز إلى 25 هرتز (اتجاهات X و Y و Z لمدة 30 دقيقة عند 19.6 ms2). الأبعاد الخارجية للوحدة الرئيسية GP فقط هي 274 مم (العرض) × 216 مم (الارتفاع) × 56.5 مم (العمق). الوزن 2.5 كجم أو أقل. جهد الضوضاء هو 1200 فولت p-p ، وطول النبضة هو 1 ميكرو ثانية ، ووقت الارتفاع هو 1 نانو ثانية. التصنيفات تعادل IP65f و NEMA #250 Type 4x/12.

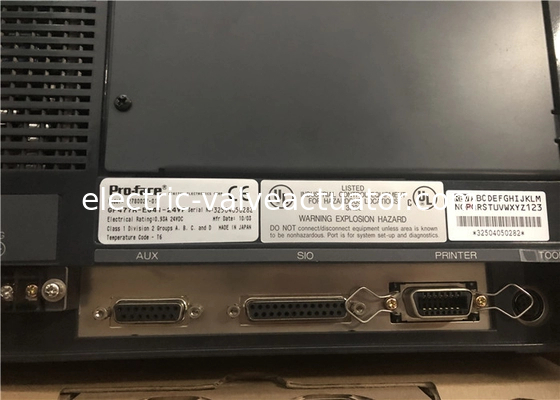

تتميز واجهة المشغل هذه بشاشة لمس مقاس 9.1 بوصة مع شاشة LCD كهرمانية عالية التباين ودقة 640 × 400. هذه الوحدة قابلة للتكوين بمنفذ اتصالات RS-232/422 وتوفر دعمًا لقارئ الباركود. يتم تشغيل واجهة المشغل بواسطة DC/AC ولديها منفذ طابعة. إنه محمي بكلمة مرور ولديه 15 مستوى أمان. تسمح الواجهة أيضًا بالوصفات والاتجاهات وإدارة الإنذارات/الأحداث والجدولة ولوحات المفاتيح المنبثقة. تطبيق الذاكرة هو 2 ميجابايت FLASH EPROM. التكافؤ هو لا شيء أو فردي أو زوجي. موصل الأداة غير متزامن. طول البيانات هو 7 أو 8 بتات. سرعة نقل البيانات هي 2400 إلى 115.2 كيلو بت في الثانية.

تصميم النظام

• لا تقم بإنشاء مفاتيح لوحة لمس GP التي قد تعرض سلامة المعدات والأفراد للخطر. قد يؤدي تلف GP ووحدة (وحدات) الإدخال/الإخراج والكابلات والمعدات الأخرى ذات الصلة إلى بقاء إشارة الإخراج قيد التشغيل أو الإيقاف بشكل مستمر وربما يتسبب في حادث كبير. لذلك ، قم بتصميم جميع دوائر المراقبة باستخدام مفاتيح الحد ، وما إلى ذلك للكشف عن حركة الجهاز غير الصحيحة. لمنع الحوادث المتعلقة بإخراج الإشارة أو التشغيل غير الصحيح ، قم بتصميم جميع المفاتيح المستخدمة للتحكم في عمليات الماكينة الحيوية بحيث يتم تشغيلها عبر نظام تحكم منفصل.

• لا تقم بإنشاء مفاتيح تستخدم للتحكم في عمليات سلامة الماكينة ، مثل مفتاح إيقاف الطوارئ ، كأيقونة شاشة لمس GP. تأكد من تثبيت هذه المفاتيح كمفاتيح أجهزة منفصلة ، وإلا فقد تحدث إصابة جسدية خطيرة أو تلف في المعدات.

• يرجى تصميم نظامك بحيث لا تتعطل المعدات بسبب عطل في الاتصال بين GP ووحدة التحكم المضيفة الخاصة به. هذا لمنع أي احتمال لإصابة جسدية أو تلف مادي

.• GP غير مناسب للاستخدام مع أجهزة التحكم في الطائرات ، ومعدات الفضاء ، وأجهزة نقل البيانات (الاتصال) الرئيسية المركزية ، وأجهزة التحكم في الطاقة النووية ، أو معدات دعم الحياة الطبية ، نظرًا لمتطلبات هذه الأجهزة المتأصلة لمستويات عالية للغاية من السلامة والموثوقية.

• عند استخدام GP مع مركبات النقل (القطارات والسيارات والسفن) وأجهزة الوقاية من الكوارث والجرائم وأنواع مختلفة من معدات السلامة والأجهزة الطبية غير المتعلقة بدعم الحياة ، وما إلى ذلك ، يجب استخدام تصميمات نظام زائدة عن الحاجة و/أو آمنة لضمان الدرجة المناسبة من الموثوقية والسلامة.

• لا تستخدم وحدة GP كجهاز تحذير للإنذارات الحرجة التي يمكن أن تسبب إصابة خطيرة للمشغل أو تلف الماكينة أو توقف الإنتاج. يجب تصميم مؤشرات الإنذار الحرجة ووحدات التحكم/المنشط الخاصة بها باستخدام أجهزة مستقلة و/أو متشابكات ميكانيكية.

• بعد احتراق الإضاءة الخلفية لـ GP ، على عكس "وضع الاستعداد" الخاص بـ GP ، لا تزال شاشة اللمس نشطة. إذا فشل المشغل في ملاحظة أن الإضاءة الخلفية قد احترقت ولمس اللوحة ، فقد يحدث خطأ في تشغيل الجهاز الخطير. لذلك ، لا تستخدم مفاتيح اللمس GP للتحكم في أي آليات سلامة للمعدات ، مثل مفاتيح إيقاف الطوارئ ، وما إلى ذلك التي تحمي البشر والمعدات من الإصابة والتلف. إذا انطفأت الإضاءة الخلفية لـ GP فجأة ، فاستخدم الخطوات التالية لتحديد ما إذا كانت الإضاءة الخلفية قد احترقت بالفعل.1) إذا لم يتم تعيين GP على "وضع الاستعداد" وأصبحت الشاشة فارغة ، فقد احترقت الإضاءة الخلفية.2) أو ، إذا تم تعيين GP على وضع الاستعداد ، ولكن لم يؤد لمس الشاشة إلى إعادة ظهور الشاشة ، فقد احترقت الإضاءة الخلفية.أيضًا ، لمنع خطأ تشغيل الجهاز العرضي ، تقترح Digital استخدام ميزة "استخدام لوحة اللمس بعد احتراق الإضاءة الخلفية" المضمنة في GP ، والتي ستكتشف تلقائيًا الاحتراق وتعطيل شاشة اللمس.التثبيت

• يمر الجهد العالي عبر GP. باستثناء استبدال الإضاءة الخلفية ، لا تقم أبدًا بفك GP ، وإلا فقد تحدث صدمة كهربائية.

• لا تقم بتعديل وحدة GP. قد يؤدي القيام بذلك إلى نشوب حريق أو صدمة كهربائية.

• لا تستخدم GP في بيئة توجد بها غازات قابلة للاشتعال ، نظرًا لأن تشغيل GP قد يتسبب في حدوث انفجار.

لوحات التحكم (المشار إليها فيما بعد باسم "وحدة GP").
هذه الوحدات GP ، مع وظائف المستخدم الموسعة والأداء العام المحسن ، هي ترقية لسلسلة GP70 من Digital.
يرجى قراءة هذا الدليل بعناية لأنه يشرح ، خطوة بخطوة ، كيفية استخدام GP
بشكل صحيح وآمن.
أيضًا ، في أمثلة هذا الدليل ، يتم استخدام Mitsubishi MELSEC-AnA Series PLC كلما أمكن ذلك ، متصلًا بعلاقة واحد لواحد مع GP.
تشير سلسلة GP-477R و GP-577R إلى أرقام طراز GP التالية:
سلسلة GP-477R GP477R-EG11 (الوحدة القياسية)
GP477R-EG41-24VP (علامة CE ، متوافقة مع cUL)
سلسلة GP-577R GP577R-TC11 ، GP577R-SC11 (الوحدة القياسية)
GP577R-TC41-24VP (علامة CE ، متوافقة مع cUL)
* هنا ، تشير "الوحدة القياسية" إلى الوحدات التي لم تحصل على موافقة CE أو UL.
لوحات الرسومات GP477R-EG41-24VP و GP577R-TC41-24VP هي منتجات تحمل علامة CE والتي تتوافق مع توجيهات EMC ذات الصلة التالية.
EN55011 الفئة أ
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

ملحوظة

1) يحظر نسخ محتويات هذا الدليل ، كليًا أو جزئيًا ، باستثناء الاستخدام الشخصي للمستخدم ، دون إذن صريح من Digital Electronics
شركة اليابان.
2) المعلومات الواردة في هذا الدليل عرضة للتغيير دون إشعار.
3) تمت كتابة هذا الدليل بعناية واهتمام بالتفاصيل ؛ ومع ذلك ، إذا وجدت أي أخطاء أو سهو ، فيرجى الاتصال بـ Digital Electronics وإبلاغهم بما توصلت إليه.
4) يرجى العلم أننا لسنا مسؤولين عن أي أضرار ناتجة عن استخدام منتجاتنا ، بغض النظر عن المادة 3 أعلاه
