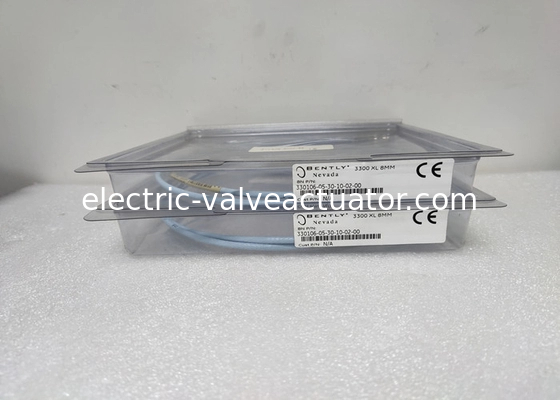

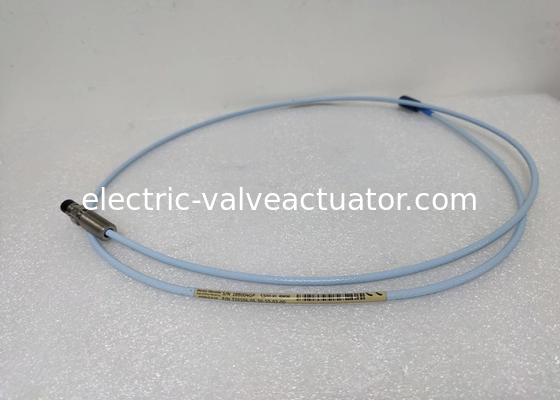

مسبار القرب من بينتلي نيفادا 330106-05-30-10-02-00 3300XL 8 مم، مجسات تثبيت عكسي

مستشعر مسبار بنتلي نيفادا القريب 330106-05-30-10-02-00 3300XL 8mm مجسات تثبيت عكسي

المواصفات

ما لم يُذكر خلاف ذلك، فإن المواصفات التالية مخصصة لمستشعر Proximitor 3300 XL 8 مم، وكابل التمديد، ومسبار 8 مم بين +18 درجة مئوية و +27 درجة مئوية (+64 درجة فهرنهايت إلى +80 درجة فهرنهايت)، مع مصدر طاقة -24 فولت تيار مستمر، وحمل 10 كيلو أوم، وهدف من الفولاذ AISI 4140، ومسبار متباعد عند 1.27 مم (50 ميل). تنطبق خصائص الأداء على الأنظمة التي تتكون فقط من مكونات 3300 XL 8 مم. لا تنطبق مواصفات دقة النظام وقابليته للتبادل عند استخدام نظام محول طاقة معاير لأي هدف بخلاف هدف فولاذي Bently Nevada AISI 4140.

معلومات الطلب

3300 XL 8 مم مجسات تثبيت عكسي

330105-02-12-CXX-DXX-EXX، خيوط 3/8-24 UNF
330106-05-30-CXX-DXX-EXX، خيوط M10 x 1

أوصاف الخيارات

C: خيار الطول الإجمالي

050.5 متر (1.6 قدم)
101.0 متر (3.3 قدم)
151.5 متر (4.9 قدم)
202.0 متر (6.6 قدم)
505.0 متر (16.4 قدم)
1909.0 متر (29.5 قدم)

D: خيار الموصل

02موصل محوري ClickLoc مصغر
12موصل محوري ClickLoc مصغر، كابل FluidLoc

ملاحظة:خيارات كابل FluidLoc -10 و -12 غير ضرورية في الغالبية العظمى من تركيبات 330105 و 330106 بسبب وجود غلاف المسبار. ضع في اعتبارك بعناية التطبيق قبل طلب خيارات كابل FluidLoc

E: خيار اعتماد الوكالة

00غير مطلوب
05اعتمادات متعددة

الوصف

نظام محول الطاقة

يتكون نظام محول القرب 3300 من:

• مسبار 3300 XL 8 مم أو مسبار 3300 5 مم
• كابل تمديد 3300 XL
• مستشعر Proximitor 3300

يوفر النظام جهد خرج يتناسب طرديًا مع المسافة بين طرف المسبار والسطح الموصل المرئي. إنه قادر على قياسات ثابتة (الموضع) وديناميكية (الاهتزاز)، ويستخدم في المقام الأول لتطبيقات قياس الاهتزاز والموضع على الآلات التي تحمل غشاء سائل، بالإضافة إلى تطبيقات قياس Keyphasor والسرعة.
يوفر النظام خرج إشارة دقيقًا ومستقرًا على نطاق واسع من درجات الحرارة. تحقق جميع أنظمة محول القرب 3300 هذا المستوى من الأداء مع السماح بالتبادل الكامل للمسبار وكابل التمديد ومستشعر Proximitor دون الحاجة إلى مطابقة المكونات الفردية أو معايرة المقعد.

مستشعر Proximitor

يتضمن مستشعر Proximitor 3300 XL العديد من التحسينات على التصميمات السابقة. تسمح عبوته المادية بالتركيب عالي الكثافة على سكة DIN. يمكن أيضًا تركيبه في تكوين لوحة تثبيت تقليدي، حيث يشترك في “بصمة” متطابقة مع تصميمات مستشعر Proximitor المثبتة بـ 4 فتحات القديمة. يوفر قاعدة التثبيت لكلا الخيارين عزلًا كهربائيًا، مما يلغي الحاجة إلى ألواح عزل منفصلة.
يتمتع مستشعر Proximitor 3300 XL بمناعة عالية ضد التداخل اللاسلكي، مما يسمح بالتركيب في علب الألياف الزجاجية دون آثار ضارة من إشارات التردد اللاسلكي القريبة. تسمح مناعة RFI/EMI المحسنة لمستشعر Proximitor 3300 XL بالحصول على موافقات علامة CE الأوروبية دون الحاجة إلى قناة خاصة محمية أو علب معدنية، مما يؤدي إلى انخفاض تكاليف التركيب وتعقيده. لا تتطلب شرائط أطراف SpringLoc الخاصة بـ 3300 XL أدوات تركيب خاصة وتسهل توصيلات الأسلاك الميدانية الأسرع والأكثر قوة عن طريق إزالة آليات التثبيت من النوع اللولبي التي يمكن أن تنفك.

مسبار القرب وكابل التمديد

يعكس مسبار 3300 XL وكابل التمديد أيضًا تحسينات على التصميمات السابقة. توفر طريقة التشكيل TipLoc* الحاصلة على براءة اختراع رابطة أكثر قوة بين طرف المسبار وجسم المسبار. يشتمل كابل المسبار على تصميم CableLoc* الحاصل على براءة اختراع يوفر قوة سحب تبلغ 330 نيوتن (75 رطلًا) لإرفاق كابل المسبار وطرف المسبار بشكل أكثر أمانًا. يمكنك أيضًا طلب مجسات 3300 XL 8 مم وكابلات التمديد مع خيار كابل FluidLoc* الاختياري. يمنع هذا الخيار تسرب الزيت والسوائل الأخرى من الجهاز عبر الجزء الداخلي من الكابل.

معلومات طلب أخرى لمجسات القرب

3300 XL 8 مم مجسات القرب، متري:

330103مسبار 3300 XL 8 مم، خيط M10 x 1، بدون درع3
330104مسبار 3300 XL 8 مم، خيط M10 x 1، مع درع3

رقم الجزء-AXX-BXX-CXX-DXX-EXX

أوصاف الخيارات

A: خيار الطول غير الملولب

ملاحظة: يجب أن يكون الطول غير الملولب 20 مم على الأقل أقل من طول العلبة.

اطلب بزيادات قدرها 10 مم.

تكوين الطول:

• الحد الأقصى للطول غير الملولب: 230 مم
• الحد الأدنى للطول غير الملولب: 0 مم

مثال: 0 6 = 60 مم

B: خيار الطول الإجمالي للعلبة

اطلب بزيادات قدرها 10 مم.

تكوينات الخيوط المترية:

• الحد الأقصى للطول: 250 مم
• الحد الأدنى للطول: 20 مم

مثال: 0 6 = 60 مم

C: خيار الطول الإجمالي

050.5 متر (1.6 قدم)
101.0 متر (3.3 قدم)
151.5 متر (4.9 قدم)
202.0 متر (6.6 قدم)
505.0 متر (16.4 قدم)
909.0 متر (29.5 قدم)

D: خيار الموصل ونوع الكابل

01موصل ClickLoc محوري مصغر مع واقي موصل، كابل قياسي
02موصل ClickLoc محوري مصغر، كابل قياسي
11موصل ClickLoc محوري مصغر مع واقي موصل، كابل FluidLoc

12موصل ClickLoc محوري مصغر، كابل FluidLoc

E: خيار اعتماد الوكالة

00غير مطلوب

05اعتمادات متعددة

الموديلات :

330130-030-00-00؛330130-030-00-05؛330130-030-01-00؛330130-030-01-05؛330130-030-02-00؛330130-030-02-05؛
330130-030-03-00؛330130-030-03-05؛330130-030-10-00؛330130-030-10-05؛330130-030-11-00؛330130-030-11-05؛
330130-030-12-00؛330130-030-12-05؛330130-030-13-00؛330130-030-13-05؛330130-035-00-00؛330130-035-00-05؛
330130-035-01-00؛330130-035-01-05؛330130-035-02-00؛330130-035-02-05؛330130-035-03-00؛330130-035-03-05؛
330130-035-10-00؛330130-035-10-05؛330130-035-11-00؛330130-035-11-05؛330130-035-12-00؛330130-035-12-05؛
330130-035-13-00؛330130-035-13-05؛330130-040-00-00؛330130-040-00-05؛330130-040-01-00؛330130-040-01-05؛
330130-040-02-00؛330130-040-02-05؛330130-040-03-00؛330130-040-03-05؛330130-040-10-00؛330130-040-10-05؛
330130-040-11-00؛330130-040-11-05؛330130-040-12-00؛330130-040-12-05؛330130-040-13-00؛330130-040-13-05؛
330130-045-00-00؛330130-045-00-05؛330130-045-01-00؛330130-045-01-05؛330130-045-02-00؛330130-045-02-05؛
330130-045-03-00؛330130-045-03-05؛330130-045-10-00؛330130-045-10-05؛330130-045-11-00؛330130-045-11-05؛
330130-045-12-00؛330130-045-12-05؛330130-045-13-00؛330130-045-13-05؛330130-060-00-00؛330130-060-00-05؛
330130-060-01-00؛330130-060-01-05؛330130-060-02-00؛330130-060-02-05؛330130-060-03-00؛330130-060-03-05؛
330130-060-10-00؛330130-060-10-05؛330130-060-11-00؛330130-060-11-05؛330130-060-12-00؛330130-060-12-05؛
330130-060-13-00؛330130-060-13-05؛330130-075-00-00؛330130-075-00-05؛330130-075-01-00؛330130-075-01-05؛
330130-075-02-00؛330130-075-02-05؛330130-075-03-00؛330130-075-03-05؛330130-075-10-00؛330130-075-10-05؛
330130-075-11-00؛330130-075-11-05؛330130-075-12-00؛330130-075-12-05؛330130-075-13-00؛330130-075-13-05؛
330130-070-00-00؛330130-070-00-05؛330130-070-01-00؛330130-070-01-05؛330130-070-02-00؛330130-070-02-05؛
330130-070-03-00؛330130-070-03-05؛330130-070-10-00؛330130-070-10-05؛330130-070-11-00؛330130-070-11-05؛
330130-070-12-00؛330130-070-12-05؛330130-070-13-00؛330130-070-13-05330130-080-00-00؛330130-080-00-05؛
330130-080-01-00؛330130-080-01-05؛330130-080-02-00؛330130-080-02-05؛330130-080-03-00؛330130-080-03-05؛
330130-080-10-00؛330130-080-10-05؛330130-080-11-00؛330130-080-11-05؛330130-080-12-00؛330130-080-12-05؛
330130-080-13-00؛330130-080-13-05؛330130-085-00-00؛330130-085-00-05؛330130-085-01-00؛330130-085-01-05؛
330130-085-02-00؛330130-085-02-05؛330130-085-03-00؛330130-085-03-05؛330130-085-10-00؛330130-085-10-05؛
330130-085-11-00؛330130-085-11-05؛330130-085-12-00؛330130-085-12-05؛330130-085-13-00؛330130-085-13-05
