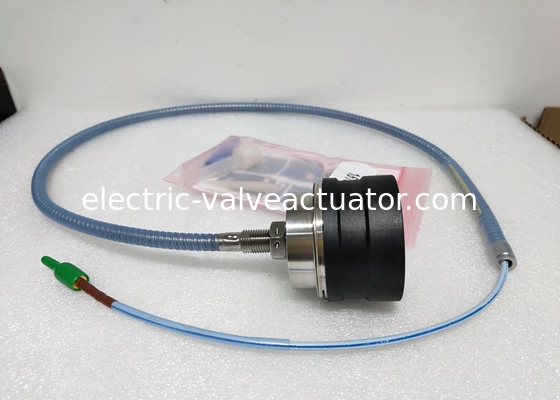

نظام محول الإشارة Bently Nevada 3300 XL 50 mm Proximity Probe 330876-01-10-01-00 بطول 1.0 متر

نظام محول بنتلي نيفادا 3300 XL 50 مم للمسبار القريب 330876-01-10-01-00، 1.0 متر

المواصفات

ما لم يُذكر خلاف ذلك، فإن المواصفات التالية مخصصة لمستشعر القرب 3300 XL 50 مم، وكابل التمديد والمسبار بين 0 درجة مئوية و +45 درجة مئوية (+32 درجة فهرنهايت إلى +113 درجة فهرنهايت)، مع مصدر طاقة -24 فولت تيار مستمر، وحمل 10 كيلو أوم، وهدف فولاذي AISI 4140 من بنتلي نيفادا بقطر 102 مم (4.0 بوصة) أو أكبر. لا تنطبق مواصفات دقة النظام وقابليته للتبادل عند استخدام نظام محول معاير لأي هدف بخلاف هدف فولاذي AISI 4140 من بنتلي نيفادا.

معلومات الطلب

مسبار القرب 3300 XL 50 مم:

330876-AXX-BXX-CXX-DXX

أوصاف الخيارات

أ: خيار نوع علبة المسبار

01 ½-20 خيط - مخرج مستقيم
02 M14x1.5 خيط - مخرج مستقيم
03 سلس 1.99 بوصة ضياء - مخرج جانبي

ب: خيار الطول الإجمالي

10 1.0 متر (3.3 قدم)
50 5.0 متر (16.4 قدم)
90 9.0 متر (29.5 قدم)

ج: خيار الدرع

00 كابل درجة حرارة عالية FluidLoc
01 كابل درجة حرارة عالية FluidLoc مع درع

د: خيار الموافقة على الوكالة

00 لا توجد موافقات
05 موافقات متعددة (في انتظار)

الموديلات:

الوصف

يتكون نظام المحول 3300 XL 50 مم من مسبار منفصل 50 مم، وكابل تمديد، ومستشعر Proximitor 3300 XL 50 مم. تمنح الملف ذو القطر الكبير هذا النظام نطاقًا خطيًا أقصى يبلغ 27.9 مم (1100 ميل)، وهو أطول نطاق خطي في خط محولات التيار الدوامي من بنتلي نيفادا. هذا النطاق الخطي يجعل نظام المحول 3300 XL 50 مم مثاليًا لقياس التمدد التفاضلي (DE) أو تمدد الدوار (RX) لمولدات التوربينات البخارية الكبيرة التي تنتج عن الفرق في معدلات النمو بين دوار التوربين والجزء الثابت للآلة (العلبة).

قياس التمدد التفاضلي يتم إجراء قياس التمدد التفاضلي باستخدام محولين للقرب يراقبان طوقًا أو منحدرًا على مسافة ما من محمل الدفع. تتضمن ترتيبات تركيب المحول النموذجية التي تتطلب النطاق الخطي الطويل للمحول 3300 XL 50 مم ما يلي:
• محولان يراقبان نفس جانب الطوق.
• محولات إدخال تكميلية تراقب جوانب متقابلة من الطوق، مما يضاعف بشكل فعال نطاق DE القابل للقياس.

معايير اختيار طريقة التركيب هي حجم الهدف المتاح، والكمية المتوقعة لحركة الدوار المحورية، ونوع هدف DE الموجود في الآلة. إذا كان ارتفاع الطوق كافيًا وكان نطاق القياس الإجمالي المطلوب أقل من 1.1 بوصة (28 مم)، فإن التكوين المفضل للقياسات الزائدة عن الحاجة هو استخدام محولين يراقبان نفس جانب الطوق. عندما تكون هناك حاجة إلى نطاق إجمالي من 1.1 إلى 2.2 بوصة (28 مم إلى 56 مم)، قم بتثبيت المحولات بطريقة تكميلية على جوانب متقابلة من الدوار.

توافق النظام

يأتي مسبار 3300 XL 50 مم في ثلاثة تكوينات علبة وخيوط لتحل فعليًا محل جميع أنظمة 7200 50 مم القياسية (بما في ذلك المسابير ذات المخرج الجانبي والخلفي). لا تزال أقواس التركيب ذات النمط 7200 القياسية متوفرة كملحقات. بالإضافة إلى ذلك، يتوفر أيضًا قوس جديد لتكييف المسبار مع قاعدة التثبيت المنزلقة للمحول المتكامل DE 50 مم. يتمتع مستشعر Proximitor بإخراج 0.394 فولت/مم (10 مللي فولت/ميل) وهو مطابق لإخراج أنظمة 7200 و 50 مم DE المتكاملة، مما يسمح للعملاء بالترقية دون الحاجة إلى أي تغييرات في تكوين الشاشة. عند الترقية من الأنظمة السابقة، يجب استبدال كل مكون من مكونات نظام المحول (المسبار وكابل التمديد ومستشعر Proximitor) بمكونات 3300 XL 50 مم.

مسبار القرب وكابل التمديد

تم تصميم مسبار 3300 XL 50 مم للبقاء على قيد الحياة في أقسى بيئات DE للتوربينات البخارية. يمكنه التشغيل باستمرار والحفاظ على دقته في درجات حرارة عالية تصل إلى 200 درجة مئوية (392 درجة فهرنهايت)، ويمكنه تحمل درجات الحرارة المرتفعة المتقطعة حتى 250 درجة مئوية (482 درجة فهرنهايت). يحتوي المسبار 50 مم على ختم أمامي وخلفي، والذي، جنبًا إلى جنب مع كابل FluidLoc عالي الحرارة (قياسي في جميع المسابير 50 مم)، يمنع الرطوبة من دخول طرف المسبار. موصلات ClickLoc الخاصة بدرجة الحرارة العالية قياسية أيضًا في المسبار وكابل التمديد. يأتي كل مسبار وكابل مع واقيات موصل وأداة تثبيت واقي موصل يمكن التخلص منها لضمان بقاء الموصلات خالية من التلوث. يتميز موصل ClickLoc الموجود على سلك المسبار بطوق قابل للإزالة يسهل توجيه الكابل من خلال الخلوص الضيق.

يتوفر مسبار 3300 XL 50 مم في أنماط علبة مخرج مستقيمة بخيوط إنجليزية ½-20 أو خيوط مترية M14x1.5، بما في ذلك صامولة قفل مع ثقوب سلك أمان مثقوبة مسبقًا. يحتوي المسبار ذو المخرج الجانبي على فتحتي تثبيت ¼-20 في الجزء الخلفي من علبة المسبار. بالنسبة لكل من المسابير ذات المخرج المستقيم والجانبي، يبلغ القطر الإجمالي للعلبة 1.99 بوصة.

مستشعر Proximitor

يحتوي مستشعر Proximitor 3300 XL 50 مم1 على نفس الميزات المتقدمة مثل جميع مستشعرات Proximitor 3300 XL. يسمح تصميمه الرفيع بتركيبه إما في تركيب سكة DIN عالية الكثافة أو في تكوين تثبيت لوحة أكثر تقليدية. تتيح مناعة RFI/EMI المحسنة لمستشعر 3300 XL Proximitor الحصول على موافقات علامة CE الأوروبية دون أي اعتبارات تركيب خاصة. تمنع مناعة RFI هذه نظام المحول من التأثر سلبًا بإشارات الراديو عالية التردد القريبة. شرائط طرفية SpringLoc الموجودة في مستشعر Proximitor لا تتطلب أي أدوات تثبيت خاصة وتسهل توصيلات الأسلاك الميدانية الأسرع والأكثر قوة.

الموديلات :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
