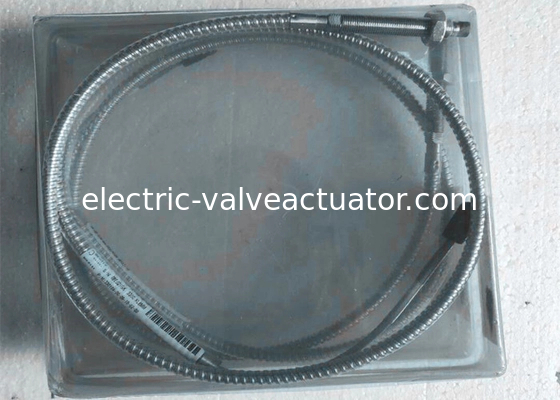

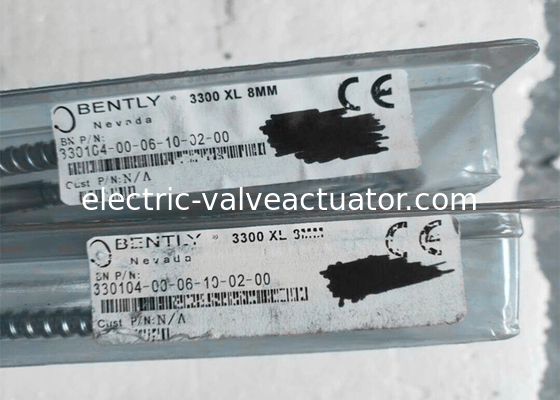

مسبار التقارب Bently Nevada 330104-00-06-10-02-00 3300 XL 8mm Proximity Transducer

بنتلي نيفادا كابل تمديد 330130-040-01-00 4.0 متر 3300XL كابل مدرع جديد في المخزون

طلب معلومات أجهزة المسح القريبة

3300 XL مسبار القرب 8 ملم، متري:

3301033300 XL مسبار 8 ملم، M10 × 1 خيط، بدون درع3
3301043300 XL مسبار 8 ملم، M10 × 1 خيط، مع درع3

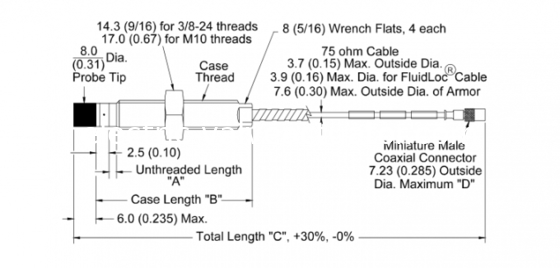

رقم الجزء-AXX-BXX-CXX-DXX-EXX

وصف الخيارات

A: خيار الطول غير المتسلسل

الملاحظة: يجب أن يكون طول الخيوط بدون خيوط أقل بـ 20 ملم على الأقل من طول القضية.

أوامر في زيادات 10 ملم.

تكوين الطول:

• الحد الأقصى للطول غير الخيطي: 230 مم
• الحد الأدنى للطول غير الخيط: 0 ملم

المثال: 0 6 = 60 ملم

ب: خيار الطول الإجمالي للحالة

أوامر في زيادات 10 ملم.

تكوينات الخيوط المتري:

• الطول الأقصى: 250 مم
• الحد الأدنى للطول: 20 مم

المثال: 0 6 = 60 ملم

C: خيار الطول الإجمالي

050.5 متر (1.6 قدم)
101.0 متر (3.3 قدم)
151.5 متر (4.9 قدم)
202.0 متر (6.6 قدم)
505.0 متر (16.4 قدم)
909.0 متر (29.5 قدم)

D:خيار نوع المكونات والكابلات

01رابط كوكسيال مصغر ClickLoc مع حماية رابط ، كابل قياسي
02رابط كوكسيالي مصغر ClickLoc ، كابل قياسي
11رابط كوكسيال مصغر مع حماية رابط، FluidLoccable

12رابط كوكسيال مصغر من نوع ClickLoc ، كابل FluidLoc

E: خيار الموافقة على الوكالة

00غير مطلوب

05الموافقات المتعددة

الوصف

نظام المحول

يتكون نظام المحول القريب 3300 من:

• مسبار 3300 XL 8 ملم أو مسبار 3300 5 ملم
• كابل تمديد 3300 XL
• جهاز استشعار 3300

يوفر النظام جهدًا خروجيًا متناسبًا بشكل مباشر مع المسافة بين رأس المسبار والسطح الموصل الملاحظ.وهي قادرة على قياسات ثابتة (الموقف) وديناميكية (الاهتزاز)، ويتم استخدامه بشكل أساسي لتطبيقات قياس الاهتزازات وموقفها على آلات تحمل الأفلام السائلة، وكذلك تطبيقات قياس المفاتيح وقياس السرعة.
يوفر النظام إصدار إشارة دقيق ومستقر على نطاق واسع من درجات الحرارة.جميع أنظمة محول القرب 3300 تصل إلى هذا المستوى من الأداء مع السماح بالتبادل الكامل للمسباركابل التمديد، و أجهزة استشعار القرب دون الحاجة إلى مطابقة المكونات الفردية أو معايرة المقاعد.

مستشعر القرب

يحتوي جهاز استشعار المقربة 3300 XL على العديد من التحسينات على التصاميم السابقة. تتيح عبوته المادية تركيب DIN-rail عالي الكثافة.ويمكن أيضا أن تكون مثبتة في التكوين التقليدية لوحة الصعود، حيث يشترك في نفس "البصمة" مع التصاميم القديمة لجهاز الاستشعار القريب المثبت على أربع ثقوب. يوفر قاعدة التثبيت لكل من الخيارين عزلًا كهربائيًا ،إزالة الحاجة إلى لوحات عزل منفصلة.
جهاز الاستشعار 3300 XL Proximitor Sensor مقاوم للغاية لتداخلات الترددات الراديوية، مما يسمح بالتركيب في غرف الألياف الزجاجية دون آثار ضارة من إشارات الترددات الراديوية القريبة.تحسين مناعة RFI/EMI يسمح للمستشعر القريب 3300 XL بالحصول على موافقات علامة CE الأوروبية دون الحاجة إلى قناة محمية خاصة أو أغطية معدنية، مما يؤدي إلى انخفاض تكاليف التثبيت والتعقيد. لا تتطلب أشرطة نهاية SpringLoc 3300 XL ′′ أدوات تثبيت خاصة وتسهل التثبيت بشكل أسرع ،اتصالات الأسلاك الميدانية الأكثر قوة عن طريق القضاء على آليات التشغيل من نوع المسمار التي يمكن أن تخفف.

مسبار القرب و كابل التمديد

يعكس مسبار 3300 XL وكابل التمديد أيضًا تحسينات على التصاميم السابقة. توفر طريقة صب TipLoc* المحتملة براءة الاختراع رابطة أكثر قوة بين طرف المسبار وجسم المسبار.يتضمن كابل المسبار CableLoc* تصميم براءة اختراع التي توفر قوة سحب 330 ن (75 رطل) لربط أكثر أمنا كابل المسبار ورأس المسباريمكنك أيضا طلب 3300 XL 8 ملم المسبار والكابلات الممتدة مع خيار كابل FluidLoc *.هذا الخيار يمنع النفط والسوائل الأخرى من التسرب من الآلة من خلال داخل الكابل.



النماذج:

330130-030-00-00؛330130-030-00-05;330130-030-01-00؛330130-030-01-05;330130-030-02-00؛330130-030-02-05;
330130-030-03-00؛330130-030-03-05؛330130-030-10-00؛330130-030-10-05؛330130-030-10-05؛330130-030-11-00؛330130-030-11-05
330130-030-12-00؛330130-030-12-05;330130-030-13-00؛330130-030-13-05;330130-035-00-00؛330130-035-00-05;
330130-035-01-00؛330130-035-01-05؛330130-035-02-00؛330130-035-02-05؛330130-035-03-05؛330130-035-03-00؛330130-035-03-05
330130-035-10-00؛330130-035-10-05;330130-035-11-00؛330130-035-11-05;330130-035-12-00؛330130-035-12-05;
330130-035-13-00؛330130-035-13-05;330130-040-00-00؛330130-040-00-05;330130-040-01-00؛330130-040-01-05;
330130-040-02-00؛330130-040-02-05؛330130-040-03-00؛330130-040-03-05؛330130-040-03-05؛330130-040-10-00؛330130-040-10-05؛
330130-040-11-00؛330130-040-11-05;330130-040-12-00؛330130-040-12-05;330130-040-13-00؛330130-040-13-05;
330130-045-00-00؛330130-045-00-05؛330130-045-01-00؛330130-045-01-05؛330130-045-01-05؛330130-045-02-00؛330130-045-02-05؛
330130-045-03-00؛330130-045-03-05؛330130-045-10-00؛330130-045-10-05؛330130-045-10-05؛330130-045-11-00؛330130-045-11-05؛
المواد المستخدمة في المواد المستخدمة في المواد المستخدمة في المواد المستخدمة
330130-060-01-00؛330130-060-01-05;330130-060-02-00؛330130-060-02-05;330130-060-03-00؛330130-060-03-05;
330130-060-10-00؛330130-060-10-05;330130-060-11-00؛330130-060-11-05;330130-060-12-00؛330130-060-12-05؛
330130-060-13-00؛330130-060-13-05;330130-075-00-00؛330130-075-00-05;330130-075-01-00؛330130-075-01-05;
330130-075-02-00؛330130-075-02-05؛330130-075-03-00؛330130-075-03-05؛330130-075-03-05؛330130-075-10-00؛330130-075-10-05
330130-075-11-00؛330130-075-11-05;330130-075-12-00؛330130-075-12-05;330130-075-13-00؛330130-075-13-05;
330130-070-00-00؛330130-070-00-05؛330130-070-01-00؛330130-070-01-05؛330130-070-01-05؛330130-070-02-00؛330130-070-02-05
330130-070-03-00؛330130-070-03-05؛330130-070-10-00؛330130-070-10-05؛330130-070-10-05؛330130-070-11-00؛330130-070-11-05
330130-070-12-00؛330130-070-12-05;330130-070-13-00؛330130-070-13-05330130-080-00-00؛330130-080-00-05؛
330130-080-01-00؛330130-080-01-05;330130-080-02-00؛330130-080-02-05;330130-080-03-00؛330130-080-03-05;
330130-080-10-00؛330130-080-10-05;330130-080-11-00؛330130-080-11-05;330130-080-12-00؛330130-080-12-05;
330130-080-13-00؛330130-080-13-05;330130-085-00-00؛330130-085-00-05;330130-085-01-00؛330130-085-01-05;
330130-085-02-00؛330130-085-02-05;330130-085-03-00؛330130-085-03-05;330130-085-03-05;330130-085-10-00؛330130-085-10-05;
330130-085-11-00؛330130-085-11-05;330130-085-12-00؛330130-085-12-05;330130-085-13-00؛330130-085-13-05
