مسبار القرب من بينتلي نيفادا 330101-00-08-10-02-00 3300 XL 8MM 3/8-24 UNF خيط جديد

مسبار القرب Bently Nevada 330101-00-08-10-02-00 3300 XL 8MM 3/8-24 UNF thread جديد

معلومات طلب المسبارات

مسبارات القرب 3300 XL 8 مم:

330101مسبار 3300 XL 8 مم، سن 3/8-24 UNF، بدون درع2

330102مسبار 3300 XL 8 مم، سن 3/8-24 UNF، مع درع2

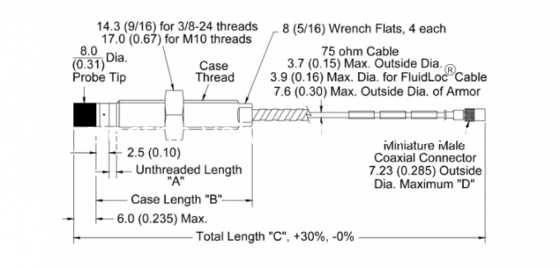

رقم القطعة-AXX-BXX-CXX-DXX-EXX

A: خيار الطول غير الملولب

ملاحظة: يجب أن يكون الطول غير الملولب أقل بـ 0.8 بوصة على الأقل من طول الغلاف.

اطلب بزيادات قدرها 0.1 بوصة تكوينات الطول: الحد الأقصى للطول غير الملولب: 8.8 بوصة الحد الأدنى للطول غير الملولب: 0.0 بوصة مثال: 0 4 = 0.4 بوصة

B: خيار الطول الكلي للغلاف

اطلب بزيادات قدرها 0.1 بوصة تكوينات الطول الملولب: الحد الأقصى لطول الغلاف: 9.6 بوصة الحد الأدنى لطول الغلاف: 0.8 بوصة مثال: 2 4 = 2.4 بوصة

C: خيار الطول الإجمالي

050.5 متر (1.6 قدم)
101.0 متر (3.3 قدم)
151.5 متر (4.9 قدم)
202.0 متر (6.6 قدم)
303.0 متر (9.8 قدم)
505.0 متر (16.4 قدم)
909.0 متر (29.5 قدم)

ملاحظة:

خيار الطول 3 أمتار متاح فقط في مسبارات 330101، ومصممة للاستخدام مع مستشعر Proximitor 9 أمتار فقط.

تم تصميم مسبارات 5 أمتار للاستخدام مع مستشعر Proximitor 5 أمتار فقط.

D: خيار الموصل ونوع الكابل

01موصل ClickLoc محوري مصغر مع واقي موصل، كابل قياسي.
02موصل ClickLoc محوري مصغر، كابل قياسي.
11موصل ClickLoc محوري مصغر مع واقي موصل، كابل FluidLoc.
12موصل ClickLoc محوري مصغر، كابل FluidLoc.

E: خيار اعتماد الوكالة

00غير مطلوب
05اعتمادات CSA، ATEX، IECEx

الوصف

مسبار القرب وكابل التمديد

يعكس مسبار 3300 XL وكابل التمديد أيضًا تحسينات على التصميمات السابقة. توفر طريقة التشكيل TipLoc* الحاصلة على براءة اختراع رابطة أكثر قوة بين طرف المسبار وجسم المسبار. يشتمل كابل المسبار على تصميم CableLoc* الحاصل على براءة اختراع والذي يوفر قوة سحب تبلغ 330 نيوتن (75 رطلًا) لتوصيل كابل المسبار وطرف المسبار بشكل أكثر أمانًا. يمكنك أيضًا طلب مسبارات 3300 XL 8 مم وكابلات التمديد مع خيار كابل FluidLoc* الاختياري. يمنع هذا الخيار تسرب الزيت والسوائل الأخرى من الجهاز عبر الجزء الداخلي من الكابل.

نظام المحول

يتكون نظام محول القرب 3300 من:

• مسبار 3300 XL 8 مم أو مسبار 3300 5 مم
• كابل تمديد 3300 XL
• مستشعر Proximitor 3300

يوفر النظام جهد خرج يتناسب طرديًا مع المسافة بين طرف المسبار والسطح الموصل المرئي. إنه قادر على قياسات ثابتة (الموضع) وديناميكية (الاهتزاز)، ويستخدم بشكل أساسي لتطبيقات قياس الاهتزاز والموضع على الآلات التي تحمل أغشية سائلة، بالإضافة إلى تطبيقات قياس Keyphasor والسرعة.

يوفر النظام خرج إشارة دقيقًا ومستقرًا على نطاق واسع من درجات الحرارة. تحقق جميع أنظمة محول القرب 3300 هذا المستوى من الأداء مع السماح بالتبادل الكامل للمسبار وكابل التمديد ومستشعر Proximitor دون الحاجة إلى مطابقة المكونات الفردية أو معايرة المقعد.
