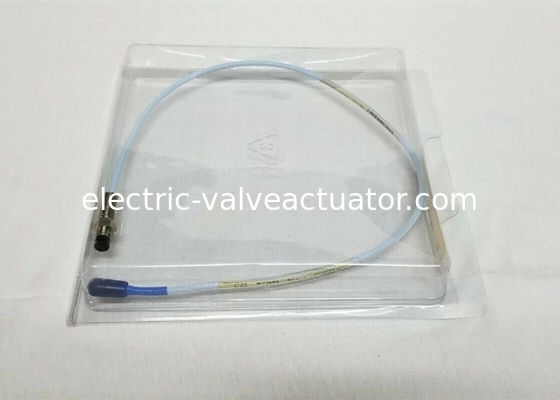

مسبار القرب 3300 XL 8MM الجديد من Bently Nevada 330101-00-08-05-02-05 نظام محول الطاقة

نظام مستشعر جديد من Bently Nevada 3300 XL 8MM Proximity PROBE 330101-00-08-05-02-05

الوصف

مسبار القرب وكابل التمديد

يعكس مسبار 3300 XL وكابل التمديد أيضًا تحسينات على التصميمات السابقة. توفر طريقة التشكيل TipLoc* الحاصلة على براءة اختراع رابطة أكثر قوة بين طرف المسبار وجسم المسبار. يشتمل كابل المسبار على تصميم CableLoc* الحاصل على براءة اختراع يوفر قوة سحب تبلغ 330 نيوتن (75 رطلاً) لإرفاق كابل المسبار وطرف المسبار بشكل أكثر أمانًا. يمكنك أيضًا طلب مسابير 3300 XL 8 مم وكابلات التمديد مع خيار كابل FluidLoc* الاختياري. يمنع هذا الخيار تسرب الزيت والسوائل الأخرى من الآلة عبر الجزء الداخلي من الكابل.

نظام المحول

يتكون نظام محول القرب 3300 من:

• مسبار 3300 XL 8 مم أو مسبار 3300 5 مم
• كابل تمديد 3300 XL
• مستشعر Proximitor 3300

يوفر النظام جهد خرج يتناسب طرديًا مع المسافة بين طرف المسبار والسطح الموصل الملاحظ. إنه قادر على قياسات ثابتة (الموضع) وديناميكية (الاهتزاز)، ويستخدم في المقام الأول لتطبيقات قياس الاهتزاز والموضع على الآلات التي تحمل أغشية سائلة، بالإضافة إلى تطبيقات قياس Keyphasor والسرعة.

يوفر النظام خرج إشارة دقيقًا ومستقرًا على نطاق واسع من درجات الحرارة. تحقق جميع أنظمة محول القرب 3300 هذا المستوى من الأداء مع السماح بالتبادل الكامل للمسبار وكابل التمديد ومستشعر Proximitor دون الحاجة إلى مطابقة المكونات الفردية أو معايرة المقعد.

معلومات طلب المسابير

مسابير القرب 3300 XL 8 مم:

330101مسبار 3300 XL 8 مم، خيط 3/8-24 UNF، بدون درع2

330102مسبار 3300 XL 8 مم، خيط 3/8-24 UNF، مع درع2

رقم القطعة-AXX-BXX-CXX-DXX-EXX

A: خيار الطول غير الملولب

ملاحظة: يجب أن يكون الطول غير الملولب على الأقل 0.8 بوصة أقل من طول العلبة.

اطلب بزيادات قدرها 0.1 بوصة تكوينات الطول: الحد الأقصى للطول غير الملولب: 8.8 بوصة الحد الأدنى للطول غير الملولب: 0.0 بوصة مثال: 0 4 = 0.4 بوصة

B: خيار الطول الإجمالي للعلبة

اطلب بزيادات قدرها 0.1 بوصة تكوينات الطول الملولب: الحد الأقصى لطول العلبة: 9.6 بوصة الحد الأدنى لطول العلبة: 0.8 بوصة مثال: 2 4 = 2.4 بوصة

C: خيار الطول الإجمالي

050.5 متر (1.6 قدم)
101.0 متر (3.3 قدم)
151.5 متر (4.9 قدم)
202.0 متر (6.6 قدم)
303.0 متر (9.8 قدم)
505.0 متر (16.4 قدم)
909.0 متر (29.5 قدم)

ملحوظة:

خيار الطول 3 أمتار متاح فقط في مسابير 330101، ومصممة للاستخدام مع مستشعر Proximitor 9 أمتار فقط.

تم تصميم مسابير 5 أمتار للاستخدام مع مستشعر Proximitor 5 أمتار فقط.

D: خيار الموصل ونوع الكابل

01موصل ClickLoc محوري مصغر مع واقي موصل، كابل قياسي.
02موصل ClickLoc محوري مصغر، كابل قياسي.
11موصل ClickLoc محوري مصغر مع واقي موصل، كابل FluidLoc.
12موصل ClickLoc محوري مصغر، كابل FluidLoc.

E: خيار الموافقة على الوكالة

00غير مطلوب
05موافقات CSA و ATEX و IECEx
