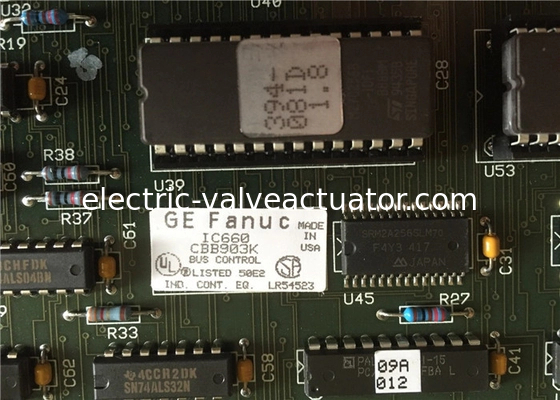

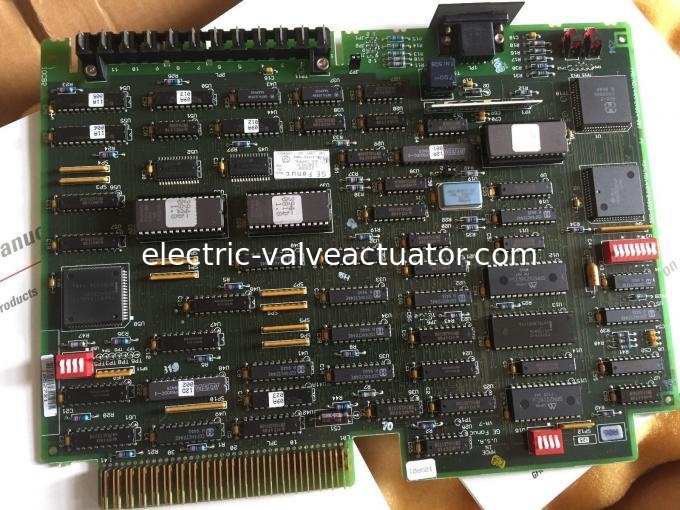

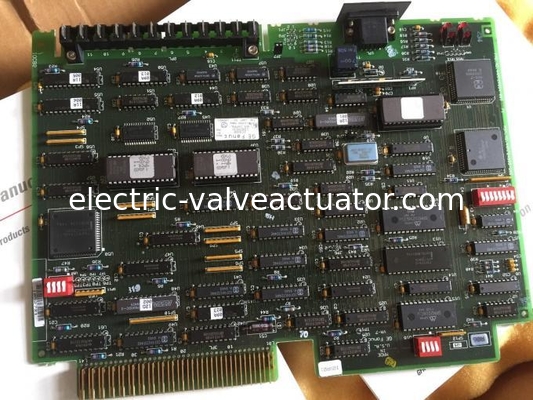

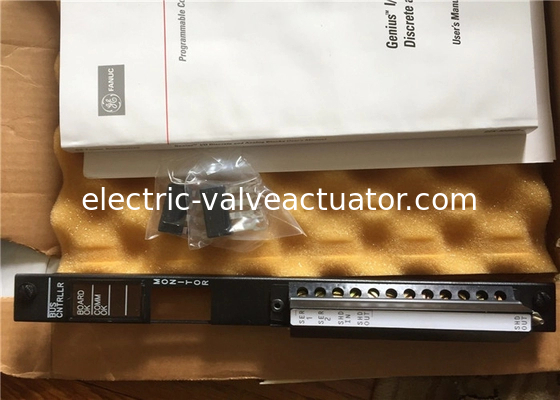

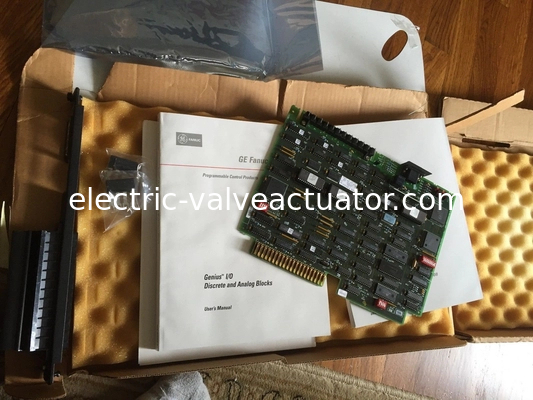

IC660CBB903K GE FANUC PLC وحدة تحكم منطقية من سلسلة Six I/O Bus

وحدات تحكم BUS من سلسلة GE Fanuc IC660CBB90xx هي واجهة مطلوبة بين PLC من سلسلة Six Plus وكتل Genius I / O عندما يتم تضمينها في نظام PLCs I / O.يمكن وضع وحدة تحكم الحافلة في أي فتحة إدخال / إخراج في وحدة المعالجة المركزية أو في رف إدخال / إخراج عالي السعة يقع في محطة وحدة المعالجة المركزية أو محطة إدخال / إخراج محلية تصل إلى 2000 قدم (600 متر) من وحدة المعالجة المركزيةيمكن وضع العديد من وحدات تحكم الحافلات في رف واحد. نظرًا لأن كل وحدة تحكم الحافلات تستهلك 20 وحدة من الحمل ، فيمكن وضع ما يصل إلى 5 وحدات في رف وحدة المعالجة المركزية ، أو 10 وحدات في رف إدخال / إخراج عالي السعة.

يمكن وضع وحدة تحكم الحافلة في رف إدخال/إخراج في محطة إدخال/إخراج عن بعد إذا كان وقت مسح وحدة المعالجة المركزية أكبر من 10 ميس. ومع ذلك ، بسبب الحد من سعة رابط الاتصالات التسلسلي لإدخال/إخراج ،لن يتم دعم أوامر النافذةيمكن لكل وحدة تحكم حافلة أن تتواصل مع ما يصل إلى 30 كتلة إدخال / إخراج جينيوس إلى وحدة المعالجة المركزية سلسلة ستة زائد عن طريق الاتصالات الملتوية حتى 2000 قدم (600 متر).الحد الوحيد لعدد من أجهزة تحكم الحافلات في أي نظام PLC واحد هو قدرة I / O من سلسلة ستة زائد وحدة المعالجة المركزيةكل وحدة تحكم حافلة، على غرار أي وحدة إدخال/إخراج، لديها إمكانية الوصول إلى جميع مراجع إدخال/إخراج على سلسلة إدخال/إخراجها.

يتم استخدام مفتاح DIP من أربعة أجزاء يقع على الوحدة لتمكين اختيار القناة لعناوين الإدخال والخروج الموسعة.إذا تم استخدام التوجيه الطبيعي (غير الموسع) أو إذا تم اختيار القناة من خلال وحدات إدخال وإخراج جهاز الإرسال، لا توجد حاجة إلى ضبط مفتاح.

يجب أن يتم إنهاء حافلة إدخال/إخراج Genius في وحدة تحكم الحافلة من خلال عائقها المميز. يوفر وحدة تحكم الحافلة الإصدار المحسن ثلاث عوائق قابلة للاختيار على متن الحافلة ، 100Ω ، 150Ω ، أو 750Ω.ثلاثة القفزات (JPI)، JP2 و JP3) على الوحدة تستخدم لتحديد واحدة من القيم المدرجة ، أو لتحديد عدم وجود عائق.
