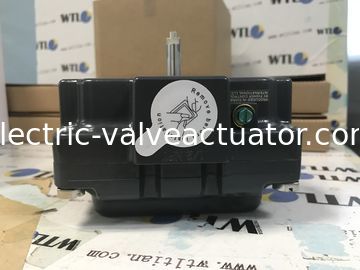

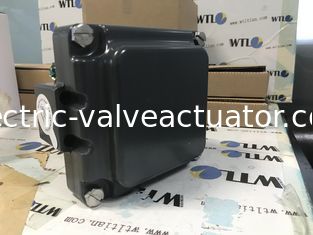

مراقب صمام TVH-E20GNPM TOPWORX Emerson في ألومنيوم مؤكسد صلب أو فولاذ مقاوم للصدأ 316

TVH-E20GNPM TOPWORX إيمرسون في الألومنيوم المضغوط أو 316 الفولاذ المقاوم للصدأ


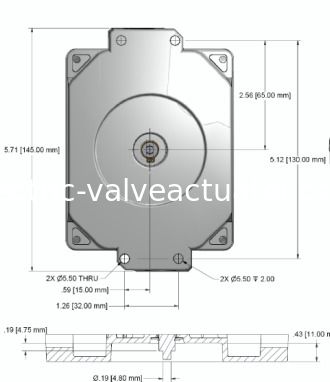

نموذج TVH
قاعدة الفولاذ المقاوم للصدأ وغطاء الحافلة/المستشعر (2) P&F NJ2-V3-N
تصنيف المنطقة الفئة 1، قسم 1، المجموعات A،B،C&D؛ الفئة II، قسم 1، المجموعات E،F&G؛ IP67، 4، 4X؛ Ex ia IIC T4
العرض البصري 90 درجة الأخضر مفتوح / أحمر مغلق
عمود NAMUR ، 304 الفولاذ المقاوم للصدأ
مدخلات الأنابيب (2) 1/2 NPT
حلقات O الحرارة المسموح بها للسيليكون -20 °C إلى 40 °C
تركيب على جهاز التشغيل

التوجهات، العمل الطبيعي والعكس

العمل الطبيعي هو كامل في اتجاه عقارب الساعة عندما يتم إغلاق صمام العملية وفي اتجاه عقارب الساعة عندما يتم فتح صمام العملية.التصرف العكسي هو كامل في اتجاه عقارب الساعة عندما تكون صمام العملية مفتوحة وعكس عقارب الساعة عندما تكون صمام العملية مغلقة.

تم تصميم مجموعات قبة مؤشر 90 درجة لاستيعاب أي ترتيب تثبيت ويمكن ضبطها إلى 9 درجات خارج المحور إذا لزم الأمر.يمكن أن تستوعب مجموعات قبة مؤشر 45 درجة فقط التطبيقات العادية التي يتم تركيبها بالتوازي ± 9 درجةاستشر الموزع المحلي أو ممثل المصنع الخاص بك للتطبيقات العكسية أو المثبتة على طول 45 درجة.

تظهر الصورة على اليسار وحدة TopWorx TM مثبتة بالتوازي مع صمام العملية في الموقف المغلق. يشير السهم الأخضر في الأعلى إلى اتجاه السفر "العادي" لفتح الصمام.هذا هو التوجه القياسي وما لم يحدد خلاف ذلك، وحدة الخاص بك سوف تكون المصنع تعيين للعمل على هذا النحو.

تظهر الصورة على اليمين TopWorx TM مثبتة عموديا على صمام العملية في الموقف المغلق. يشير السهم الأخضر في الأعلى إلى اتجاه السفر "العادي" لفتح الصمام.


التثبيت

توفر TopWorxTM العديد من مجموعات الأقواس التركيبية، سواء الدوارة أو الخطية، لتلبية التطبيق الخاص بك. استشر الموزع المحلي أو ممثل المصنع للحصول على معلومات الطلب.يظهر الرسم التوضيحي أدناه صعود NAMUR مباشرة على صمام ربع الدورانالرجوع إلى وثائق مجموعة التثبيت الخاصة بك لتعليمات التثبيت المحددة.

التخزين

حتى يتم تثبيت القناة ، وغطاء القناة ، وأي اتصالات منفذ صمام المكالمة المناسبة بشكل صحيح ، لن تدعم وحدة TopWorx TM تصنيفها IP / NEMA لأن الوحدات تحمل أغطية مؤقتة.تأكد من تخزينها في بيئة جافة مع نطاق الرطوبة النسبية بين 10٪ -95٪ ودرجة حرارة تتراوح بين -40oF (-40oC) إلى 160oF (71oC)بمجرد تثبيته بشكل صحيح، فإن نطاق درجة الحرارة المذكور على لوحة الاسم سيحل محل نطاق درجة الحرارة التخزين.
