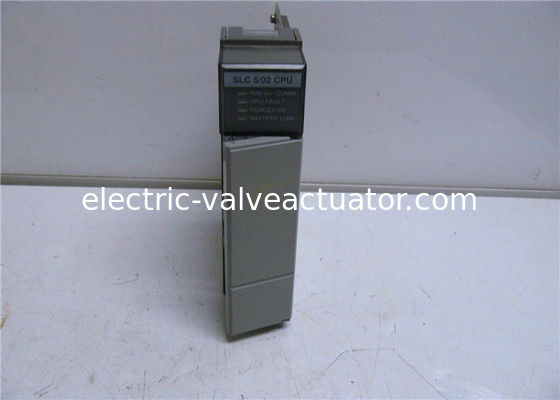

وحدة المعالج Allen Bradley 1747-L524 Series C لنظم التحكم SLC 500

حول 1747-L524:

AB 1747-L524 هو معالج SLC 500. يشار إليه أيضًا باسم وحدة تحكم SLC 5/02 ، يحتوي هذا المعالج على ذاكرة قصوى تبلغ 4000 وحدة للتعليمات وما لا يزيد عن 4096 وحدة لكل من الإدخال والإخراج المنفصل. يمكنك استخدام أكثر من 60 نوعًا من الوحدات ، مثل الوحدات التناظرية والرقمية ووحدات الماسح الضوئي ، لهذا المعالج. ومع ذلك ، هذا المعالج غير متوافق مع الوحدات 1746-BLM و 1746-MPM. سيسمح لك تثبيت وحدات الماسح الضوئي على هذا المعالج بإضافة DeviceNet و ControlNet و Universal Remote I/O إلى النظام ، بالإضافة إلى إضافة 19 تعليمات إضافية. يحتوي هذا المعالج أيضًا على ما لا يزيد عن 480 إدخال/إخراج تناظري محلي وفتحة هيكل/فتحة محلية بحد أقصى 3/30. لاحظ أنه لا يمكن تثبيت أي تخزين بيانات إضافي مع هذا المعالج. ومع ذلك ، يمكنك استخدام وحدات EEPROM الاختيارية. تسمح لك وحدات الذاكرة هذه بحفظ محتويات ذاكرة الوصول العشوائي للمعالج وتحميل البيانات المحفوظة في ذاكرة EEPROM إلى ذاكرة الوصول العشوائي للمعالج. تم تعيين منفذ الاتصال DH-485 المتوفر مع هذا المعالج لتلقي التعليمات وبدءها ولكنه يتطلب 1747-PIC إذا كنت ستقوم بتوصيل المنفذ للبرمجة.

تتوفر مؤشرات الحالة لهذا المعالج. يمكن أن يحتوي المعالج 1747-L524 على 71 تعليمات برمجة ويمكن تكوينه باستخدام برنامج RSLogix 500 و PLC-500 A.I. Series و HHT و APS. يحتوي أيضًا على بطارية قابلة للاستبدال من قبل المستخدم والتي يقدر عمرها بمتوسط ​​2 سنوات. يمكن تركيب هذا المعالج ، الذي يبلغ قياسه 145 × 35 × 142 ملم ، باستخدام هيكل وله غلاف مفتوح النمط. يبلغ الحد الأقصى للتيار 0.9 أمبير عند 5 فولت تيار مستمر والحد الأدنى للواط وإجمالي الواط لكليهما 1.75. يبلغ وقت مسح البرنامج للمعالج 4.8 مللي ثانية/كيلو ووقت مسح الإدخال/الإخراج 1.6 مللي ثانية. يبلغ تنفيذ البت 2.4 µs. يحتوي هذا المعالج أيضًا على حمل تيار اللوحة الخلفية يبلغ 350 مللي أمبير عند 5 فولت تيار مستمر و 105 مللي أمبير عند 24 فولت تيار مستمر. اعتمادًا على تحميل مصدر الطاقة ، يتراوح وقت تعليق مسح البرنامج بعد فقدان الطاقة من 20 مللي ثانية إلى 3 ثوانٍ. تتراوح درجة حرارة التشغيل لهذا المعالج من 0 إلى 60 درجة مئوية ودرجة حرارة التخزين من -40 إلى 85 درجة مئوية. يبلغ الاهتزاز إزاحة 0.015 بوصة من الذروة إلى الذروة عند 5 إلى 57 هرتز وتسارع 2.5 جيجا عند 57 إلى 2000 هرتز. كما أنه يتمتع بصدمة تشغيل تبلغ 30 جيجا ويأتي برطوبة نسبية غير مكثفة تتراوح من 5 إلى 95٪.

المواصفات الفنية:
