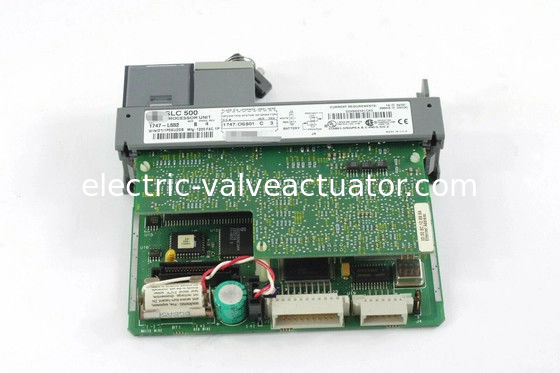

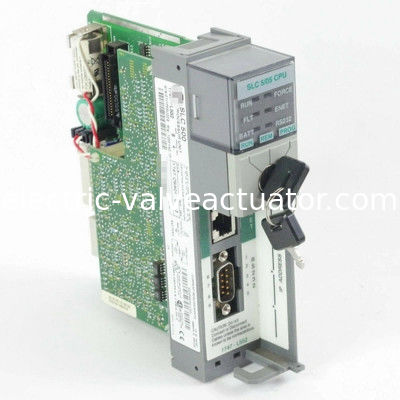

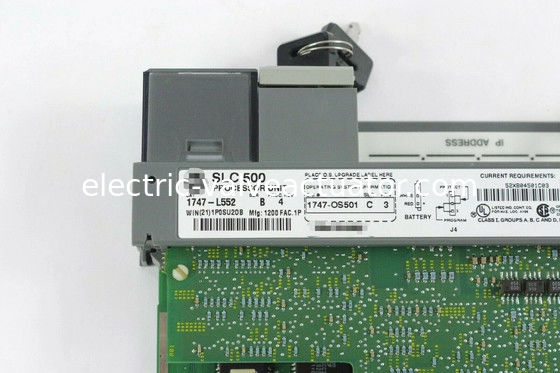

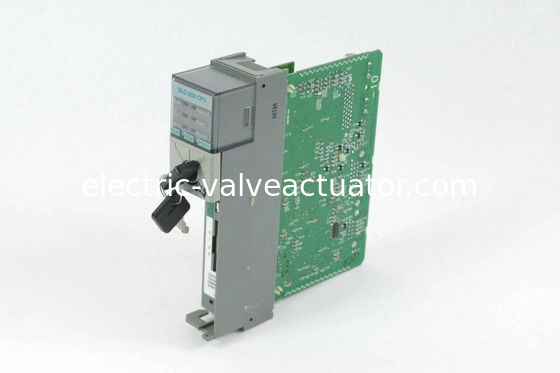

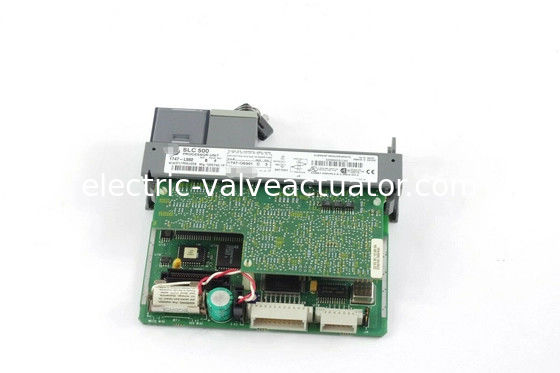

وحدة معالج SLC 500 PLC وحدة تحكم وحدة تحكم 32 K ذاكرة المستخدم

وصفوحدة المعالجة المركزية 1747-L552، ذاكرة مستخدم 32 كيلو، وحدة تحكم SLC-5/05

تفاصيل سريعة:

• 1747-L552
• وحدة المعالجة المركزية
• ذاكرة مستخدم 32 كيلو
• وحدة تحكم SLC-5/05
• 32 كيلو
• اتصال إيثرنت و RS-232
• ذاكرة المستخدم
• إدخال/إخراج تناظري محلي
• مثل A1747-L552
• مثل E1747-L552
• مثل R1747-L552

حول 1747-L552

1747-L552 هو معالج SLC 500 ينتمي إلى الفئة الفرعية SLC 5/05. هذا المعالج هو معالج بفتحة واحدة يتصل مباشرة باللوحة الخلفية لأي هيكل SLC 500. يتكامل هذا المعالج مع منفذ RS232 للاتصال من نظير إلى نظير واتصال إيثرنت لتطبيقات الشبكات وتبادل البيانات المتزامن.

هذا المعالج مثالي للاستخدام في التطبيقات متوسطة إلى كبيرة الحجم مع التركيز على دمج منطقة مستوى الآلة في مستوى المؤسسة. يوفر هذا المعالج أيضًا ميزات تكامل عملية لمتطلبات إنترنت الأشياء الصناعية (IIoT).

على عكس المعالجات الأخرى ضمن نظام SLC 500 الأساسي، تتضمن إمكانية الاتصال المضمنة لهذه المعالجات DH485 و Data Highway Plus (DH+) و Remote I/O و DeviceNet. بروتوكولات الاتصال هذه خاصة وتتطلب وحدات متخصصة أو محولات وبوابات تابعة لجهات خارجية لتمكين التكامل الرأسي. مع شبكة الإيثرنت المضمنة، هذا المعالج جاهز للاستخدام الفوري للتكامل الرأسي.

منفذ اتصال RS232 هو منفذ اتصال كلاسيكي مثالي للاتصال بواجهة الإنسان والآلة (HMI) والذي يتم تثبيته عادةً على نفس اللوحة التي يتم فيها تثبيت معالج وحدة التحكم المنطقية القابلة للبرمجة (PLC) حيث أن RS232 لديه تغطية مسافة محدودة.

تتميز سعة الذاكرة الكبيرة للمعالج 1747-L552 بسعة إدخال/إخراج تبلغ 4096 مدخلات ومخرجات مما يسمح للمعالج بالتحكم في عمليات صغيرة متعددة أو عملية كبيرة واحدة. يجب مراعاة أهمية النظام لتخطيط العملية التي يمكن تضمينها مع نفس المعالجات بشكل صحيح. كما أنه يدعم تنفيذ طوبولوجيا الإدخال/الإخراج عن بعد للسماح بالتثبيت الاستراتيجي لوحدات الإدخال/الإخراج.

تحتوي هذه الوحدة على ذاكرة مستخدم قصوى تبلغ 32 ألف كلمة، مع 28 ألف كلمة للبيانات أو البرنامج و 4 آلاف كلمة لبيانات المستخدم. يحتوي المعالج أيضًا على الحد الأقصى المطلق لعدد الإدخال/الإخراج عند 4096 لكل من المدخلات والمخرجات. كما أنه يحتوي على أقصى حد محلي تناظري يبلغ 480 نقطة. يدعم هذا المعالج ما يصل إلى مائة وسبعة (107) تعليمات برمجة ويسمح بتثبيت ما يصل إلى ثلاثة (3) هياكل بحد أقصى ثلاثين (30) فتحة. الحد الأقصى لتيار الإدخال لهذا المعالج هو 1 أمبير عند 5 فولت تيار مستمر و 0 أمبير عند 24 فولت تيار مستمر. يأتي مع وقت مسح برنامج نموذجي يبلغ 0.9 مللي ثانية/كيلو، ووقت مسح الإدخال/الإخراج يبلغ 0.225 مللي ثانية، وتنفيذ بت XIC يبلغ 0.37 ميكرو ثانية.


اعتمادًا على تحميل مصدر الطاقة، يحتوي هذا المعالج على وقت تعليق مسح البرنامج يبلغ 20 مللي ثانية إلى 3 ثوانٍ بعد فقدان الطاقة. لديه اهتزاز تشغيل يبلغ 0.015 بوصة، وإزاحة من الذروة إلى الذروة عند 5 إلى 57 هرتز، وتسارع 2.5 جي عند 57 إلى 2000 هرتز. يحتوي هذا المعالج أيضًا على صدمة تشغيل تبلغ 30 جي ورطوبة نسبية غير مكثفة تتراوح من 5 إلى 95٪. نطاق درجة حرارة التشغيل لهذا المعالج هو 0 إلى 60 درجة مئوية ونطاق درجة حرارة التخزين هو -40 إلى 85 درجة مئوية.

وحدة الذاكرة المتوافقة الوحيدة لهذا المعالج هي 1747-M13 للإصدار الثابت C OS501 أو الإصدار الأحدث. يجب إيقاف تشغيل الطاقة عند إضافة أو إزالة وحدة. تتوفر مصابيح LED للحالة لهذا المعالج وتتيح لك مراقبة حالته الحالية. يحتوي المعالج 1747-L552 على حاوية مفتوحة النوع ويتم تركيبه عبر هيكل. يبلغ حجم المعالج بأكمله 145 × 35 × 142 ملم. اتصال الإيثرنت لهذا المعالج ممكن بواسطة BOOTP وهو يدعم ما يصل إلى 48 اتصالاً واردًا أو صادرًا. يمكنك أيضًا تكوين المعالج يدويًا باستخدام برنامج برمجة RSLogix 500، بصرف النظر عن طلب BOOTP/DHCP. يمكن للاتصالات الصادرة إنشاء اتصال واحد فقط لكل عقدة وجهة. ستشارك تعليمات MSG المتعددة نفس الاتصال إذا استخدمت نفس عقدة الوجهة. يحتوي هذا المعالج أيضًا على منفذ RS-232 وذاكرة احتياطية فلاش. يحتوي على بطارية ليثيوم قابلة للاستبدال من قبل المستخدم تدوم في المتوسط ​​عامين. يحتوي المعالج 1747-L552 على مكثف وهذا يسمح للمعالج بالعمل لمدة 30 دقيقة على الأقل باستخدام النسخ الاحتياطي للبطارية بينما تم فصل البطارية نفسها. يجب توصيل البطارية بالمعالج في غضون 30 دقيقة لتجنب فقدان البيانات في ذاكرة الوصول العشوائي.
