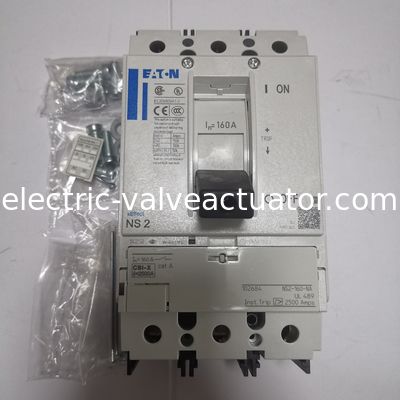

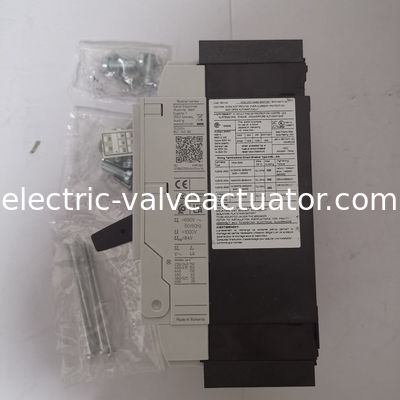

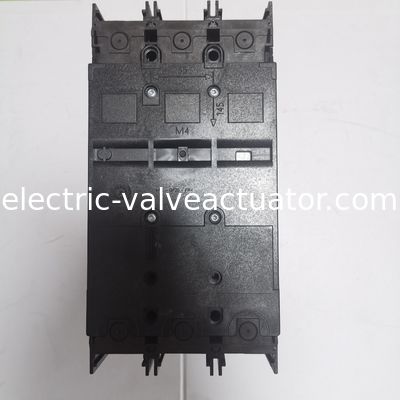

مفتاح ملحق قاطع الدائرة الكهربائية ذو الغلاف المصبوب من إيتون، مفتاح عزل، مفتاح ذو غلاف مصبوب NS2-160-NA

رقم الكتالوج

102684

الرمز النموذجي

NS2-160-NA

EAN

4015081025442

طول المنتج/عمق

142 ملم

ارتفاع المنتج

185 ملم

عرض المنتج

105 ملم

وزن المنتج

2.404 كجم

الامتثال

تتوافق مع RoHS

الشهادات

IEC 60947-2
CSA (الملف رقم 22086)
شهادة CSA
UL 489
مصممة خصيصا لأمريكا الشمالية
CSA-C22.2 رقم 5-09
UL/CSA
CSA (رقم الفئة 4652-06)
UL (رقم فئة الرقابة WJAZ)
UL (رقم الملف E148671)
علامة CE
IEC
قائمة UL

الكتالوج العالمي

102684

مواصفات المنتج

تصنيف آمبرج

160 أ

الجهد القياسي

690 فولت 690 فولت

نوع إطار مفكّك الدوائر

N2

الخصائص

وحدة الحماية
محرك القيادة اختياري

10.10 ارتفاع درجة الحرارة

صانع اللوحات هو المسؤول عن حساب ارتفاع درجة الحرارة. ستقدم إيتون بيانات تبديد الحرارة للأجهزة.

10.11 تصنيف الحلقة القصيرة

هي مسؤولية صانع اللوحة. يجب مراعاة مواصفات للوصلات.

10.12 التوافق الكهرومغناطيسي

هي مسؤولية صانع اللوحة. يجب مراعاة مواصفات للوصلات.

10.13 وظيفة ميكانيكية

الجهاز يستوفي المتطلبات، شريطة مراعاة المعلومات الواردة في الكتيب الإرشادي (IL).

10.2.2 مقاومة التآكل

تلبي متطلبات معيار المنتج

10.2.3.1 التحقق من الاستقرار الحراري للمحاطات

تلبي متطلبات معيار المنتج

10.2.3.2 التحقق من مقاومة مواد العزل للحرارة العادية

تلبي متطلبات معيار المنتج

10.2.3.3 مقاومة المادة المضادة للحرارة غير الطبيعية/النار بواسطة التأثيرات الكهربائية الداخلية

تلبي متطلبات معيار المنتج

10.2.4 مقاومة الأشعة فوق البنفسجية (UV)

تلبي متطلبات معيار المنتج

10.2.5 الرفع

لا تنطبق، لأن معدات التوزيع بأكملها تحتاج إلى تقييم.

10.2.6 تأثير ميكانيكي

لا تنطبق، لأن معدات التوزيع بأكملها تحتاج إلى تقييم.

10.2.7 النقوش

تلبي متطلبات معيار المنتج

10.3 درجة حماية التجمعات

لا تنطبق، لأن معدات التوزيع بأكملها تحتاج إلى تقييم.

10.4 المسافات المسموح بها والمسافات المترابطة

تلبي متطلبات معيار المنتج

10.5 الحماية من الصدمات الكهربائية

لا تنطبق، لأن معدات التوزيع بأكملها تحتاج إلى تقييم.

10.6 دمج أجهزة التبديل والمكونات

لا تنطبق، لأن معدات التوزيع بأكملها تحتاج إلى تقييم.

10.7 الدوائر الكهربائية الداخلية والاتصالات

هو مسؤولية صانع اللوحات

10.8 اتصالات الموصلات الخارجية

هو مسؤولية صانع اللوحات

10.9.2 قوة الكهرباء من التردد إلى الطاقة

هو مسؤولية صانع اللوحات

10.9.3 مقاومة الجهد النابض

هو مسؤولية صانع اللوحات

10.9.4 اختبار الأغلفة المصنوعة من مواد عازلة

هو مسؤولية صانع اللوحات

درجة التلوث

3

طريقة التثبيت

ثابتة
تركيب قاطع DIN (قاطع القبعة العليا) اختياري
الجهاز المدمج التقنية المدمجة الثابتة

تبديد الحرارة للمعدات، يعتمد على التيار

24.35 واط

درجة حرارة العمل المحيطة - الحد الأقصى

70 درجة مئوية

درجة حرارة العمل المحيطة - دقيقة

-25 درجة مئوية

درجة حرارة التخزين المحيطة - أقصى

70 درجة مئوية

درجة حرارة التخزين المحيطة - دقيقة

-40 درجة مئوية

التيار الاسمي (Iu)

250 أ

نظرة عامة
المواصفات
الموارد
102684
الرقم التسلسلي STBN2250404054414
سلسلة إيتون مولر NZM - مفكّك الدائرة القائم على القلب
المواصفات العامة
اسم المنتج
سلسلة Eaton Moeller NZM المعدات المعدنية
رقم الكتالوج
102684
الرمز النموذجي
NS2-160-NA
EAN
4015081025442
طول المنتج/عمق
142 ملم
ارتفاع المنتج
185 ملم
عرض المنتج
105 ملم
وزن المنتج
2.404 كجم
الامتثال
تتوافق مع RoHS
الشهادات
IEC 60947-2
CSA (الملف رقم 22086)
شهادة CSA
UL 489
مصممة خصيصا لأمريكا الشمالية
CSA-C22.2 رقم 5-09
UL/CSA
CSA (رقم الفئة 4652-06)
UL (رقم فئة الرقابة WJAZ)
UL (رقم الملف E148671)
علامة CE
IEC
قائمة UL
الكتالوج العالمي
102684
مواصفات المنتج
تصنيف آمبرج
160 أ
الجهد القياسي
690 فولت 690 فولت
نوع إطار مفكّك الدوائر
N2
الخصائص
وحدة الحماية
محرك القيادة اختياري
10.10 ارتفاع درجة الحرارة
صانع اللوحات هو المسؤول عن حساب ارتفاع درجة الحرارة. ستقدم إيتون بيانات تبديد الحرارة للأجهزة.
10.11 تصنيف الحلقة القصيرة
هي مسؤولية صانع اللوحة. يجب مراعاة مواصفات للوصلات.
10.12 التوافق الكهرومغناطيسي
هي مسؤولية صانع اللوحة. يجب مراعاة مواصفات للوصلات.
10.13 وظيفة ميكانيكية
الجهاز يستوفي المتطلبات، شريطة مراعاة المعلومات الواردة في الكتيب الإرشادي (IL).
10.2.2 مقاومة التآكل
تلبي متطلبات معيار المنتج
10.2.3.1 التحقق من الاستقرار الحراري للمحاطات
تلبي متطلبات معيار المنتج
10.2.3.2 التحقق من مقاومة مواد العزل للحرارة العادية
تلبي متطلبات معيار المنتج
10.2.3.3 مقاومة المادة المضادة للحرارة غير الطبيعية/النار بواسطة التأثيرات الكهربائية الداخلية
تلبي متطلبات معيار المنتج
10.2.4 مقاومة الأشعة فوق البنفسجية (UV)
تلبي متطلبات معيار المنتج
10.2.5 الرفع
لا تنطبق، لأن معدات التوزيع بأكملها تحتاج إلى تقييم.
10.2.6 تأثير ميكانيكي
لا تنطبق، لأن معدات التوزيع بأكملها تحتاج إلى تقييم.
10.2.7 النقوش
تلبي متطلبات معيار المنتج
10.3 درجة حماية التجمعات
لا تنطبق، لأن معدات التوزيع بأكملها تحتاج إلى تقييم.
10.4 المسافات المسموح بها والمسافات المترابطة
تلبي متطلبات معيار المنتج
10.5 الحماية من الصدمات الكهربائية
لا تنطبق، لأن معدات التوزيع بأكملها تحتاج إلى تقييم.
10.6 دمج أجهزة التبديل والمكونات
لا تنطبق، لأن معدات التوزيع بأكملها تحتاج إلى تقييم.
10.7 الدوائر الكهربائية الداخلية والاتصالات
هو مسؤولية صانع اللوحات
10.8 اتصالات الموصلات الخارجية
هو مسؤولية صانع اللوحات
10.9.2 قوة الكهرباء من التردد إلى الطاقة
هو مسؤولية صانع اللوحات
10.9.3 مقاومة الجهد النابض
هو مسؤولية صانع اللوحات
10.9.4 اختبار الأغلفة المصنوعة من مواد عازلة
هو مسؤولية صانع اللوحات
درجة التلوث
3
طريقة التثبيت
ثابتة
تركيب قاطع DIN (قاطع القبعة العليا) اختياري
الجهاز المدمج التقنية المدمجة الثابتة
تبديد الحرارة للمعدات، يعتمد على التيار
24.35 واط
درجة حرارة العمل المحيطة - الحد الأقصى
70 درجة مئوية
درجة حرارة العمل المحيطة - دقيقة
-25 درجة مئوية
درجة حرارة التخزين المحيطة - أقصى
70 درجة مئوية
درجة حرارة التخزين المحيطة - دقيقة
-40 درجة مئوية
التيار الاسمي (Iu)
250 أ
التيار القياسي (Iu) (UL 489 csa 22.2 رقم 5.1)
250 أ
عدد الاتصالات المساعدة (اتصالات التبديل)
0
عدد الاتصالات المساعدة (الاتصالات المغلقة عادةً)
0
عدد الاتصالات المساعدة (الاتصالات المفتوحة عادةً)
0
تغيير المواقع
أنا، +، 0
درجة الحماية
في منطقة أجهزة HMI: IP20 (نوع حماية أساسية)
IP20
اتجاه الإمدادات الواردة
حسب الحاجة
نوع الاتصال الكهربائي للدائرة الرئيسية
وصلة المسمار
العمر ، ميكانيكية
20000 عملية
فئة الجهد الزائد
الثالث
درجة الحماية (IP) ، الجانب الأمامي
IP66 (مع مقبض الباب الدوار)
IP40 (مع محيط عازل)
درجة الحماية (الإنهاءات)
IP00 (الإنهاءات، عازل المراحل ومحطة النطاق)
IP10 (محطة النفق)
عدد الأقطاب
ثلاثي القطب
سعة المحطة (شريط نحاس)
ما لا يقل عن 2 قطعة من 16 ملم × 0.8 ملم عند الاتصال الخلفي (مثقوبة)
ما يصل إلى 10 قطع من 16 ملم × 0.8 ملم في نهاية الصندوق
ما يصل إلى 10 شرائح من 24 ملم × 0.8 ملم عند الاتصال الخلفي (مثقوبة)
ما يصل إلى 8 شرائح من 15.5 ملم × 0.8 ملم (2x) في مربع الطرف
الحد الأدنى لقطعتين من 9 ملم × 0.8 ملم في نهاية الصندوق
NA: ما يصل إلى 10 شرائح من 16 ملم × 0.8 ملم عند الاتصال الخلفي (مثقوبة)
NA: على الأقل 2 قطع من 16 ملم × 0.8 ملم عند الاتصال الخلفي (منقحة)
العمر ، الكهربائية
10000 عملية عند 415 فولت AC-1
7500 عملية عند 690 فولت AC-1
10000 عملية عند 400 فولت AC-1
6500 عملية عند 400 فولت AC-3
5000 عملية عند 690 فولت AC-3
6500 عملية عند 415 فولت AC-3
الوظائف
مفاتيح / مفاتيح رئيسية
النوع
مفاتيح القطع
الخصائص الخاصة
IEC/EN 60947-2: مفكّكات دون زيادة في التيار (CBI-X) مع خصائص المفتاح الرئيسي وخصائص العزلة إلى IEC/EN 60204.
التيار الاسمي = التيار المستمر الاسمي: 160 A
التطبيق
دوائر فرعية، دوائر تغذية
موقع الاتصال للدائرة الرئيسية للتيار
الجانب الأمامي
التيار التشغيلي الاسمي لتبديد الحرارة المحددة (In)
160 أ
فقدان الطاقة
24.3 واط
وقت الكسر الإجمالي للدائرة القصيرة
< 10 ms
إعداد إطلاق الدائرة القصيرة دون تأخير - أقصى
2500 A
إعداد الإفراج عن الدائرة القصيرة دون تأخير - دقيقة
2500 A
سعة المحطة (حافل النحاس)
NA: الحد الأدنى 16 ملم × 5 ملم مباشرة عند الاتصال الخلفي للمفتاح
ما يصل إلى 24 ملم × 8 ملم مباشرة عند الاتصال الخلفي للمفتاح
M8 عند اتصال المسمار الخلفي
الحد الأدنى 16 ملم × 5 ملم مباشرة عند الاتصال الخلفي للمفتاح
NA: M8 عند اتصال المسمار الخلفي
NA: ما يصل إلى 20 ملم × 5 ملم مباشرة عند الاتصال الخلفي للمفتاح
سعة المحطة (مرشد/كابل صلب من النحاس)
6 ملم مربع - 16 ملم مربع (2x) في نهاية الصندوق
NA: 6 AWG (1x) في محطة النفق
10 ملم مربع - 16 ملم مربع (1x) في نهاية الصندوق
4 ملم مربع - 16 ملم مربع (2x) مباشرة عند الاتصال الخلفي للمفتاح
10 ملم مربع - 16 ملم مربع (1x) مباشرة عند الاتصال الخلفي للمفتاح
16 ملم مربع (1x) في نهاية النفق
NA: 12 - 6 AWG (1x) في محطة الصندوق
NA: 12 - 6 AWG (1x) مباشرة عند الاتصال الخلفي للمفتاح
سعة المحطة (موصل/كابل صلب من الألومنيوم)
10 ملم مربع - 16 ملم مربع (2x) مباشرة عند الاتصال الخلفي للمفتاح
10 ملم مربع - 16 ملم مربع (1x) مباشرة عند الاتصال الخلفي للمفتاح
16 ملم مربع (1x) في نهاية النفق
قدرة المحطة (الموصول/الكابل المزروع بالنحاس)
6 ملم مربع - 25 ملم مربع (2x) في نهاية الصندوق
25 ملم مربع - 185 ملم مربع (1x) مباشرة عند الاتصال الخلفي للمفتاح
10 ملم مربع - 70 ملم مربع (1x) في نهاية الصندوق
25 ملم مربع - 185 ملم مربع (1x) في محطة نفق حفرة واحدة
NA: 4 - 350 AWG/كلم (1x) في محطة الصندوق
NA: 4 - 350 AWG/كلم (1x) في محطة نفق حفرة واحدة
25 ملم مربع - 70 ملم مربع (2x) مباشرة عند الاتصال الخلفي للمفتاح
سعة المحطة (المرشد/الكابل المكون من الألومنيوم)
25 ملم مربع - 185 ملم مربع (1x) في محطة نفق حفرة واحدة
25 ملم مربع - 35 ملم مربع (2x) مباشرة عند الاتصال الخلفي للمفتاح
25 ملم مربع - 35 ملم مربع (1x) مباشرة عند الاتصال الخلفي للمفتاح
نوع المقبض
الرافعة الدوارة
إعداد التأخير القصير (Isd) - الحد الأقصى
0 أ
إعداد التأخير القصير للتيار (Isd) - دقيقة
0 أ
إعداد التيار الفوري (II) - أقصى
2500 A
إعداد التيار الفوري (Ii) - دقيقة
2500 A
عدد العمليات في الساعة - أقصى
120
إعداد تيار الإفراط (Ir) - أقصى
0 أ
إعداد تيار الإفراط (Ir) - دقيقة
0 أ
القدرة القياسية لقطع الدائرة القصيرة Ics (IEC/EN 60947) عند 230 V، 50/60 Hz
150 kA
القدرة القياسية لقطع الدائرة القصيرة Ics (IEC/EN 60947) عند 400/415 V، 50/60 Hz
150 kA
القدرة القياسية لقطع الدائرة القصيرة Ics (IEC/EN 60947) عند 440 V، 50/60 Hz
130 kA
القدرة القياسية لقطع الدائرة القصيرة Ics (IEC/EN 60947) عند 525 V، 50/60 Hz
37.5 kA
القدرة القياسية لقطع الدائرة القصيرة Ics (IEC/EN 60947) عند 690 V، 50/60 Hz
5 kA
قدرة التصنيع القصيرة القصوى Icm عند 400/415 فولت، 50/60 هرتز
330 kA
القدرة القياسية لإنتاج الدائرة القصيرة Icm عند 440 V، 50/60 Hz
286 kA
قدرة التصنيع القصيرة القصوى Icm عند 525 فولت، 50/60 هرتز
105 kA

القدرة القياسية لإنتاج الدائرة القصيرة Icm عند 690 V، 50/60 Hz

53 kA

المحطات القياسية

محطة المسمار

المحطات الاختيارية

محطة الصندوق الاتصال في الخلف محطة النفق

الجهد التشغيلي الاسمي Ue (UL) - max

600 Y / 347 فولت

قدرة التصنيع القصيرة القصوى Icm عند 240 V، 50/60 Hz

330 kA

الجهد المقاوم للاندفاع المسموح به (Uimp) في الاتصالات المساعدة

6000 فولت

الجهد المقاوم للاندفاع الاسمي (Uimp) في الاتصالات الرئيسية

8000 فولت

الجهد العازل الاسمي (Ui)

1000 فولت AC
