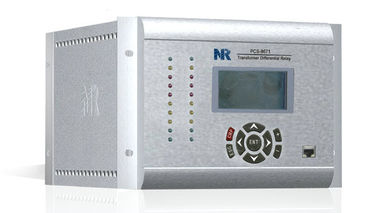

PCS-9671 ثلاث متعرجا محولات الطاقة التفاضلية حماية ترحيل المعالجات الدقيقة

PCS-9671 ثلاث متعرجا محولات الطاقة التفاضلية حماية ترحيل المعالجات الدقيقة ضبط النفس الحماية التفاضلية الحالي. (87T)، CT كشف التشبع

وPCS-9671 هو تتابع المعالجات المستندة المصممة لحماية متعرجا اثنين أو ثلاثة متعرجا محولات الكهرباء مع أقصى قدر من ثلاثة مداخل CT. فإنه يمكن أيضا أن تستخدم لحماية المفاعلات أو تطبيقها باعتبارها حماية كعب التفاضلية. يتم توفير درجات ضبط النفس الحماية التفاضلية الحالية، وحماية التفاضلية عدم تقييد والمقيدة حماية الأرض من خطأ.

تتابع قادر على أخذ عينات من الإشارات التناظرية من المحولات التقليدية، أو تلقي القيم عينات من الإلكترونية الطبقي المحوري / خدمة حركة السفن عبر دمج الوحدات. منطق، المصابيح، المدخلات والمخرجات ثنائية للبرمجة يمكن تكوين وفقا لمتطلبات محددة من خلال أداة برمجية. لأنها توفر واجهات لمحطة الحافلات والحافلات عملية التوالي ويدعم IEC 61850-8-1 MMS، غوس، IEC 61850-9-2 أخذ العينات القيمة.

حماية ومراقبة
ضبط الحماية التفاضلية الحالية. (87T)

وتقدم مرحلتين مع إعداد منخفض، وتحديد عالية لهذه الحماية. ومرحلة إعداد منخفض، يمكن أن يكون قد تم حظره من قبل CT التشبع، تدفق الحالية، overexcitation وفشل الدائرة CT. كذلك يمكن أن يكون قد تم حظره في مرحلة الإعداد عالية من قبل تدفق الحالية وفشل الدائرة CT.

عدم تقييد الحماية التفاضلية الحالية. (50 / 87UT) فهو يستخدم لمسح خطأ داخلي خطير بسرعة.

تقتصر حماية الأرض من خطأ. (المرجع)

تصل إلى 3 حمايات المرجع يقوم على أساس عدم تسلسل العنصر التفاضلي الحالي يتم توفيرها.

حماية من التيار الزائد مرحلة لكل جانب. (50 / 51P)

يتم توفير ما يصل إلى 3 حماية من التيار الزائد.

الحماية الميكانيكية. (MT)

يتم توفير ما يصل إلى 8 قنوات الميكانيكية.

CT إشراف الدائرة. (CTS)

يتكون CT الدائرة الإشراف على عنصرين: CT دائرة الشذوذ دون التقاط خطأ كاشف والفشل الدائرة CT مع خطأ كاشف صغيرة.

حجب تدفق الحالي التوافقي 2ND

يتم توفير حجب قائم على التمييز بين مرحلة، حجب عبر وحجب تتكون لاختيار.

حجب Overexcitation التي كتبها التوافقي 5TH

تم الكشف عن Overexcitation عن طريق نسبة التيار الحالي والأساسي التوافقي 5TH.

CT كشف التشبع

يتميز CT التشبع عبر 2 تتكون والتوافقيات 3RD.

إدارة
64 تقارير عملية الحماية، 1024 سجلات إشراف إنذار، 1024 سجلات عملية التحكم و 1024 سجلات عملية للمستخدم. 64 خطأ واضطراب السجلات. 1024 أحدث سجلات الشركات المملوكة للدولة، وأحدث السجلات من العناصر التالية الحالة المتغيرة. ما يصل إلى أربعة / 100BASE-TX (RJ45) منافذ 10BASE-T أو اثنين من منافذ 100BASE-FX مع IEC 61850-8-1 MMS وغوس لرسالة غير مرة الحرجة، IEC 60870 5-103 عبر TCP / IP أو إدارة التخطيط الوطني 3.0 . اثنين RS-485 الموانئ الخلفية مع IEC 60870-5-103. ما يصل الى ستة موانئ 100BASE-FX مع IEC 61850-9-2 أخذ العينات. قيمة وغوس لرسالة الوقت الحرج. واحد RS-485 ميناء الخلفي للتزامن ساعة. واحد RS-232 ميناء الخلفي للطابعة. 1 غطاء منفذ RJ45 للاختبار والإعداد. تزامن ساعة عبر النبض، IRIG-B وSNTP.

وظائف اختبار المساعدة
الظاهري جيل تقرير التعثر واختبار الاتصالات.

جيل تقرير الرقابة الذاتية الظاهري واختبار الاتصالات.

الظاهري ثنائي الجيل تقرير تغيير حالة المدخلات واختبار الاتصالات.

اختبار انتاج ثنائي.

دليل اثار تسجيل خطأ
