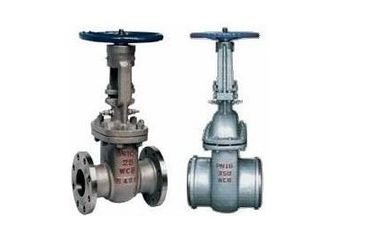

GB9113 DS / Z44H يلقي الصلب والحديد الزهر بوابة صمام ختم GB1.6Mpa، GB4.0Mpa، GB6.4Mpa
الاسم: DS / Z44H لصب الصلب بوابة صمام ختم
نموذج: DS / Z44H
العيار: 50 ~ 600MM
الضغط: 1.6MPA ~ 10.0MPa
المادة: الصلب الزهر، الحديد الزهر، الفولاذ المقاوم للصدأ
تصميم وتصنيع المعايير:
تصميم وتصنيع: GB12234
شفة الحجم: GB9113 JB79
الضغط ودرجة الحرارة: JB / T74 GB9131
هيكل طول: GB / T12221
بعقب حجم اللحام: ---
الفحص والاختبار: JB / T9092 GB12224
أبعاد التركيب والوزن:
GB1.6Mpa | ||||||||||||||
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | 330 | 435 | 490 | 570 | 580 | 605 | 735 | 860 | 990 | 1130 | 1520 | 1610 | 1660 | 1740 |
فعل | 250 | 250 | 300 | 350 | 350 | 350 | 400 | 400 | 450 | 500 | 500 | 600 | 600 | 700 |
بالوزن | 23 | 35 | 37 | 49 | 81 | 103 | 162 | 190 | 252 | 499 | 600 | 695 | 856 | 1025 |
▲ | - | - | - | - | - | - | - | - | - | 750 | 1000 | 1200 | 1800 | 1800 |
GB22.5Mpa | ||||||||||||||
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | 330 | 435 | 490 | 570 | 580 | 605 | 735 | 860 | 990 | 1140 | 1520 | 1610 | 1660 | 1740 |
د. | 250 | 250 | 300 | 350 | 350 | 350 | 400 | 400 | 450 | 500 | 500 | 600 | 600 | 700 |
بالوزن | 23 | 35 | 37 | 52 | 85 | 107 | 167 | 196 | 261 | 506 | 618 | 703 | 864 | 1056 |
▲ | - | - | - | - | - | - | - | - | - | 900 | 1200 | 1800 | 2500 | 3500 |
GB4.0Mpa | ||||||||||||||
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||
L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | |||
H | 330 | 435 | 490 | 570 | 580 | 605 | 735 | 860 | 990 | 1140 | 1520 | |||
د. | 300 | 300 | 350 | 350 | 400 | 400 | 450 | 550 | 650 | 750 | 850 | |||
بالوزن | 27 | 38 | 42 | 57 | 91 | 110 | 169 | 207 | 266 | 513 | 627 | |||
▲ | - | - | - | - | - | - | - | - | - | 1200 | 1800 | |||
GB6.4Mpa | ||||||||||||||
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||
L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | |||
H | 335 | 440 | 495 | 580 | 585 | 610 | 745 | 865 | 995 | 1140 | 1535 | |||
د. | 300 | 300 | 350 | 400 | 400 | 450 | 550 | 650 | 750 | 850 | 900 | |||
بالوزن | 30 | 41 | 45 | 62 | 97 | 115 | 172 | 211 | 271 | 518 | 633 | |||
▲ | - | - | - | - | - | - | - | - | - | 1800 | 2500 | |||
GB1.0Mpa | ||||||||||||||
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||
L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | |||
H | 335 | 440 | 495 | 580 | 590 | 610 | 745 | 865 | 995 | 1140 | 1535 | |||
د. | 300 | 300 | 350 | 400 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | |||
بالوزن | 34 | 46 | 50 | 67 | 102 | 121 | 178 | 217 | 278 | 524 | 640 | |||
▲ | - | - | - | - | - | - | - | - | 1800 | 2500 | 2500 | |||
