| الاسم التجاري: | OEM |
| رقم الطراز: | فئة 150 ~ 300 |
| الـ MOQ: | 1 مجموعة |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1000PCS/شهر |

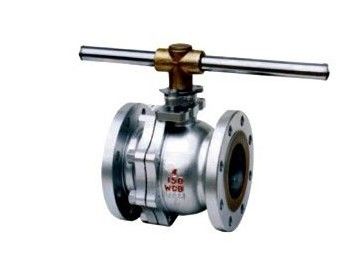

فئة 150 ~ 300 ارتفاع ضغط الفولاذ المقاوم للصدأ العائمة الكرة صمام ASTM A216 WCB، A351 CF8، A351 CF3، A351 CF3M، A351 CN7M
انسحب غطاء محرك السيارة، اثنين من قطعة الجسم، الكرة العائمة
كامل أو مخفض تتحمل، الانفجار الجذعية والدليل
حريق ساكنة آمنة ومكافحة
الكرة الفولاذ المقاوم للصدأ
ASTM A216 WCB، A351 CF8، A351 CF8M،
A351 CF3، A351 CF3M، A351 CN7M
الامتثال للمعايير
تصميم وتصنيع: API 608، والمعهد 6D، BS5351
وجها لوجه (النهاية إلى النهاية): ANSI B16.10، 6D API
حواف إتصال: 2 ~~ 24 ~ لANSI B16.5
حريق آمنة: API 607، API 6FA
بعقب ملحومة النهاية: ANSI B16.25
الاختبار والتفتيش: API 598، API 6D
المواد | ||
لا. | جزء اسم | مادة |
13 | مقبض | معدن الكربون |
12 | قفل الجوز | معدن الكربون |
11 | الجوز الغدة | معدن الكربون |
10 | اقتحام غسالة | PTFE / النايلون |
09 | الغدة بوش | الفولاذ المقاوم للصدأ |
08 | جذع | الفولاذ المقاوم للصدأ |
لا. | جزء اسم | WCB | LCB |
07 | مسمار والجوز | A193 غرام B7 / A194 غرام 2H | A320 غرام L7 / A194 غرام 4 |
06 | حزم | الجرافيت / السليكوون | الجرافيت / السليكوون |
05 | مقعد الكرة | PTFE / RPTFE / النايلون | SPTFE / RPTFE / النايلون |
04 | طوقا | Grafoil / دوامة الجرح | Grafoil / دوامة الجرح |
03 | كرة | A182 F6a | A182 F304 |
02 | R-الجسم | A216 غرام WCB | A352 غرام LCB |
01 | L-الجسم | A216 غرام WCB | A352 غرام LCB |
لا. | جزء اسم | CF8 | CF8M |
07 | مسمار والجوز | A193 غرام B16 / A194 غرام 4/7 | A193 غرام B7 / A194 غرام 2H |
06 | حزم | الجرافيت / السليكوون | الجرافيت / السليكوون |
05 | مقعد الكرة | PTFE / RPTFE / النايلون | PTFE / RPTFE / النايلون |
04 | طوقا | Grafoil / دوامة الجرح | Grafoil / دوامة الجرح |
03 | كرة | A182 F304 | A182 F316 |
02 | R-الجسم | A351 غرام CF8 | A351 غرام CF8M |
01 | L-الجسم | A351 غرام CF8 | A351 غرام CF8M |
صنف 150 ~ 300 العائمة الكرة صمام
الأبعاد | |||||||||||
فئة 150 | |||||||||||
حجم | بوصة | 1/2 | 3/4 | 1 | 1-1 / 2 | 2 | 2-1 / 2 | 3 | 4 | 6 | 8 |
L-RF | مم | 108 | 117 | 127 | 165 | 178 | 191 | 203 | 229 | 394 | 457 |
L1-BW | مم | 140 | 152 | 165 | 190 | 216 | 241 | 283 | 305 | 457 | 521 |
L2-RTJ | مم | - | - | 140 | 178 | 191 | 203 | 216 | 241 | 406 | 470 |
ب | مم | 13 | 19 | 25 | 38 | 51 | 64 | 76 | 102 | 152 | 203 |
H | مم | 65 | 70 | 80 | 95 | 110 | 135 | 145 | 170 | 235 | 275 |
ك | مم | 150 | 155 | 160 | 180 | 200 | 225 | 325 | 350 | 500 | 600 |
WT. | كلغ | 3 | 4 | 5 | 8 | 12 | 21 | 26 | 43 | 80 | 155 |
الأبعاد | |||||||||||
فئة 300 | |||||||||||
حجم | بوصة | 1/2 | 3/4 | 1 | 1-1 / 2 | 2 | 2-1 / 2 | 3 | 4 | 6 | 8 |
L-RF | مم | 140 | 152 | 165 | 190 | 216 | 241 | 283 | 305 | 403 | 502 |
L1-BW | مم | 140 | 152 | 165 | 191 | 216 | 241 | 283 | 305 | 457 | 521 |
L2-RTJ | مم | 151 | 165 | 178 | 203 | 232 | 257 | 298 | 321 | 419 | 518 |
ب | مم | 13 | 19 | 25 | 38 | 51 | 64 | 76 | 102 | 152 | 203 |
H | مم | 70 | 85 | 90 | 105 | 120 | 145 | 160 | 195 | 250 | 290 |
ك | مم | 155 | 160 | 180 | 200 | 225 | 325 | 350 | 500 | 600 | 700 |
WT. | كلغ | 3 | 5 | 7 | 13 | 15 | 28 | 32 | 55 | 105 | 170 |
