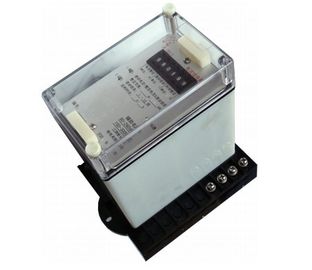

القدرة المضادة للإزعاج JL-8D سلسلة محددة التوقيت الحالي حماية التتابع (JL-8D / 5X2)

القدرة المضادة للإزعاج JL-8D سلسلة محددة التوقيت الحالي حماية التتابع (JL-8D / 5X2)

يستخدم JL-8D سلسلة حد الساعة defimite تتابع الحالي، حماية التتابع بدءا جزء منها الدائرة AC من نظام السلطة هو الحمولة الزائدة أو قصيرة، وإعطاء إشارة التنبيه أو قطع أجزاء خطأ

نوع التسمية

JL-8D / □ X □□□□□

نوع قذيفة: 3 محطات بارزة والمتنقلة قذيفة. 4 JK-1؛ 5 CJ-1

السلطة Auxilary: و110V-220VAC العاصمة (الآخرين من اجل)

الاتصالات إشارة: 1 withou إشارة اتصال 2 مع جهة اتصال إشارة

النطاق الزمني: 1 0.01s-0.99s، 2 0.1S-9.9s

النطاق الحالي: 1 0.1A-9.9A، 2 1A-30A (أخرى من قبل النظام)

كود التتابع المختلط

شكل الجمع: 2 مزيج من تتابع الحالي،

تتابع الوقت وتتابع إشارة

نوع خاص من جيانغ يينغ Xinchangjiang RelayCO.، LTD

تتابع الحالي IC

الرئيسية التكنولوجيا المعلمات:

1 مجموعة الحالي 0.1A-9.9A، وحدة 0.1A. 1A-30A، وحدة 1A (أخرى من قبل النظام)

نطاق الوقت 0.01s-0.99s، 0.01s حدة. 0.1S-9.9s، وحدة 0.1S (أخرى من قبل النظام)

2 قوة Auxilary: 110V-220VAC العاصمة (الآخرين من اجل)

نسبة 3 إعادة 0.9 ~ 0.97

4 أخطاء تعديل ≤2٪

5 استهلاك الطاقة <4W.

سعة 6 الاتصال

اتصال إشارة: 30VDC 5A، 250VAC 5A

جهة الاتصال الرئيسية: 250VAC COSФ = 1.0 5A

250VDC صنع 5A

250VDC τ = 5MS كسر 500W

المقاومة 8 العزل

وترتبط كل المحطات الكهربائية التتابع معا. إلى metallicoutside جزء غير كهربة

أو قذيفة، مقاومته معزولة أقل من 300MΩ تقاس tramegger مع افتتاح الجهد 500V.

9 كثافة متوسطة

وترتبط كل المحطات الكهربائية التتابع معا. ويمكن أن تحمل على 2000Vand 50HZ AC

الجهد (القيمة الافتراضية) إلى عدم كهربة معدني خارج partor قذيفة. لا يوجد انهيار معزول

أو ظاهرة مضة كهربائية

مكافحة يزعج 10 لمكافحة الإزعاج القدرة التقوية هو اتفاق مع DL478-92 (<< ثابت حماية التقوية والأمن لصناعة السيارات في جهاز تكنولوجيا العملة >>)
