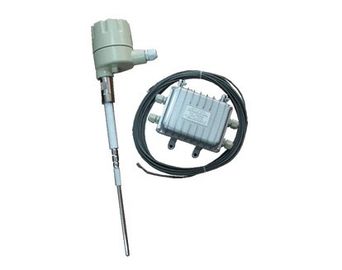

تردّد لاسلكيّ مغنطيسيّ مستوي مقياس ذكيّ L3541CR نقطة بعيد جهاز تحكّم مستوي

وحدة تحكم عن بعد مستوى نقطة ترددات الراديو مستوى المغناطيسي المقاييس الذكية L3541CR

● مبدأ العمل
واستنادا إلى مبدأ التوصيل، والتحقيق وجدار الخزان يمكن أن تكون بمثابة القطبين، والهواء وعنصر معزول يصبح وسيلة في هذه الحالة. عندما سيتم استبداله مستوى ارتفاع جوهري للتحقيق في الهواء المتوسط ​​عن طريق المواد، لذلك لن يتم تغيير ثابت العزل الكهربائي. كما ثابت العزل الكهربائي للمادة أكبر من أن الجو (= 1)، والتي سوف تغير الموصلية ومقاومة في الوقت الرئيسي، لوحات الدوائر الالكترونية من L2000C سيتم الكشف عن التغيير ورؤيتها كبيرة، من خلال مقارنة مع النقطة المرجعية، و سوف الدائرة توليد الناتج تتابع وفقا لذلك.
مجموعة من نقطة مرجعية مهمة للوحدة تولد الإخراج الصحيح.
تستند التقنية من الترددات اللاسلكية، وسيتم إرسال ترددات الراديو لعنصر العمل وعنصر حراسة، التي ستقطع التيار الناتجة عن المواد الالتزام على عنصر.
بهذه الطريقة، يمكن للمسبار قياس مستوى مادة دون تأثير المواد الالتزام.

● الوصف
تم تطوير L3541CR وأنتجت على أساس من التكنولوجيا PRINCO ل.
مع NULL-KOTETM الدوائر والتكنولوجيا من تصاعد السطح، وجهاز استشعار يمكن في مأمن من الآثار السلبية الناجمة عن طلاء موصل تراكم. L3541has وظيفة "التحقق الذاتي"، الذي يتيح التحقق من صك على مستوى أدائه في الملعب.
تعمل على مبدأ الاستشعار اللاسلكية مقاومة، يمكن للL3541CR كشف عن وجود (رفيعة المستوى) أو غياب (مستوى منخفض) من مجموعة واسعة من المواد. قد يتم آمنة من الفشل في أي وضع مرتفعة أو منخفضة. ويمكن أن تعمل جنبا إلى جنب مع مواد عملية متنوعة، مثل الزيوت المكررة والبنزين وعجائن موصل، الخ تتكون من جهازين منفصلين، على وحدة تحكم رئيس الاستشعار، ويسمح المعايرة مريحة.
نموذج L3541CR يمكن استخدامها جنبا إلى جنب مع الاستشعار L86X سلسلة التحقيق. L863C هو التحقيق المستخدمة عادة مع L3541CR، L890C هو التحقيق شقة والتحقيق سلك مرن هو أيضا على العرض. جعل من مواد مختلفة، تفلون أو الفولاذ المقاوم للصدأ، والتحقيق يمكن أن تعمل في تطبيق واسع، مثل المحيط مع ارتفاع في درجة الحرارة أو الضغط. ويمكن استخدامه لقياس السائل ومسحوق، الصلبة والمواد المسببة للتآكل
L3541CR1 غير مناسبة للتحكم واحد مستوى نقطة في مكان مرتفع أو منخفض الموقع. L3541CR2 يمكن أن نقدم مستوى التحكم اثنين نقطة في الوقت الرئيسي، فإنه يمكن أن تكون في نقطة عالية ونقطة منخفضة في الوقت الرئيسي.

● الميزات
■ مناسبة لتطبيق واسع: يمكن استخدامها لقياس ما يقرب من جميع أنواع المواد، والرماد المتطاير، والحبوب، ومسحوق، السائل، المواد الهلامية، المواد الكهربائية والمواد غير الكهربائية.
■ التمسك الدائرة برهان: تجاهل تأثير المواد الالتزام.
■ سهلة على التحقيق: لا الأسلاك المستخدمة لربط التحقيق وحدة تحكم، والتي تسمح للمستخدم حذفها بسهولة.
■ مناسبة لتطبيق درجات الحرارة العالية ودرجات الحرارة المنخفضة: -184 ℃ إلى 260 ℃، وارتفاع التحقيق في درجة الحرارة تكون متاحة أيضا.
■ قدرة كبيرة الإخراج: 2.5A / 230VAC التتابع، مع ضوء الوضع، وتأخير الوقت ل0 ~ 30 ثانية.
■ الفني من ختم سطح: المضادة للاهتزاز، وضمان عمل ثابت من دارة كهربائية.
■ وظيفة فحص الذاتي: يمكن للمستخدم معرفة حالة عمل وحدة تحكم بسهولة.
■ تصميم نظام جزئين: جعله مناسبة لخزان عال. يمكن للمستخدم معايرة بسهولة.

● نموذج: L3541C-XXX (انظر مواصفات لمزيد من التفاصيل)

● المواصفات
تتابع: DPDT، وصنف في 2.5A / 230VAC، أو 5A / 26VDC
تأخير الوقت: قابل للتعديل 0-30 ثواني
متطلبات الطاقة: 220VAC أو 24VDC
حساسية: 0.1pF-1000pF
عملية درجة الحرارة: -184 ℃ إلى 260 ℃
درجة الحرارة المحيطة: -40 ℃ إلى 70 ℃
فشل الآمن: الوضع مرتفعة أو منخفضة، واختياره الميدان
السكن قياسي: IP65، واجب ثقيل، يلقي الألومنيوم
موصل كهربائي: PG9
الفولاذ المقاوم للصدأ أو تفلون التحقيق
طول السلك بين رئيس الاستشعار والتحكم
وحدة يمكن أن يكون 1000M. 7M لنموذج قياسي

● مسبار المواصفات
تركيب برغي: 1 "معاهدة حظر الانتشار النووي
المادة: SS، تفلون
المبتلة الجزء المواد: SS
الكهربائية قناة الموصل: PG11 أو 3/4 "معاهدة حظر الانتشار النووي
العلاقة بين ضغط التشغيل ودرجة الحرارة: 70KG / CM2 @ -184 ℃
70KG / CM2 @ 38 ℃
31.5kg/cm2@149℃
24.7kg/cm2@205℃
0KG / CM2 @ 260 ℃

RF تحكم مستوى نوع ارتفاع في درجة الحرارة، نوع المضادة للتآكل، مع تحقيق الكابل أو لوحة التحقيق يمكن أن يكون اختياري.
