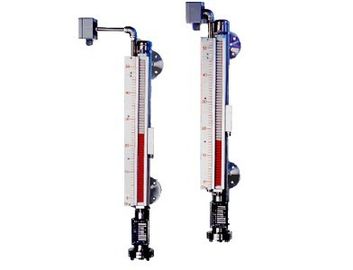

مقياس مغنطيسيّ مستوي بأمان, مفتاح مغنطيسيّ سائل مستوي

يتم إنتاج نموذج UHZ 10 التسلسلي تحكم المغناطيسي مستوى السائل وتحسنت على أساس التكنولوجيا المتقدمة من منتجات نفس النوع. يتم إنتاجه اتفاق مع الصينية الكيميائية الصناعي الموحد HG / T21584-95. جعلنا جزءا هاما من وحدة تحكم مع المواد متدرج عالية وعنصر استيراد والعمل على انجاحه بسلام وموثوق بها. أداء جيدا وعملية موثوقة جعله بديلا جيدا للمنتج المستورد من التكلفة العالية.

● مبدأ العمل
يتكون تحكم مستوى UHZ 10 التسلسلي المغناطيسي السائل من الحجرة، تعويم المغناطيسي، علم المغناطيسي، والمفاتيح، والتبديل ناقوس الخطر الذي اختار المستخدم.
الغرفة يمكن أن تكون بمثابة جزء من السفينة؛ ويمكن توصيله إلى السفينة من قبل شفة العليا وشفة أسفل. بهذه الطريقة، ومستوى السائل داخل غرفة هي نفسها التي في السفينة. يمكن أن تظهر إشارة من مستوى عن طريق تغيير وضع العلم الناجمة عن تعويم المغناطيسي داخل الغرفة.
العلم المغناطيسي تظهر مستوى Iiquid الفعلي. عندما تطفو ترتفع مع مستوى السائل، والعلم. سوف تغير من الأبيض إلى الأحمر. عندما يذهب مستوى السائل إلى أسفل، فإن العلم يتغير إلى اللون الأبيض. مع عدم وجود حاجة لامدادات الطاقة، يمكن أن تحكم السائل المغناطيسي تظهر تغير مستوى سطح السائل.
محول أو إنذار التبديل يمكن أن تعمل من خلال المجال المغناطيسي الناجم عن تعويم المغناطيسي عندما يتغير مستوى السائل، فإنها يمكن أن تنتج 4-20mA أو تتابع إشارة الإخراج.
يتكون محول من المقاومة، والتبديل القصب وحدة محول. يتغير موقف تعويم المغناطيسي مع مستوى السائل، الأمر الذي سيجعل من التبديل ريد تغيير وضعه وفقا لذلك، وهذا التغيير يقرر مقاومة دائرة الحالية. عندما يحصل على وحدة محول التغيير من المقاومة، فإنه سيتم تحويله إلى إشارة الانتاج الحالي 4-20mA.
يتكون التحول إنذار التبديل القصب والمغناطيس. يتغير موقف تعويم المغناطيسي مع إيفل السائل، الأمر الذي سيجعل من التبديل ريد تغيير وضعه وفقا لذلك، وهذا التغيير تولد إشارة التتابع. إشارة التتابع الناتجة عن التحول إنذار يمكن أن يكون الانتظار.

● المزايا
1. بنية بسيطة، يمكن للمستخدم رؤية مستوى السائل مباشرة.
2. تصميم موثوق، خالية من الصيانة.
3. العمل مع أي حاجة لامدادات الطاقة.
4. لا تأثير من ارتفاع في درجة الحرارة، وتتدفق، قابلة للاشتعال، وسام من السائل.
5. يمكن استخدامها لappliction من ارتفاع في درجة الحرارة والضغط العالي.
6. منع التآكل، ويمكن استخدامها لقياس السائل الأكثر الكاوية.
7. مناسبة لقياس مستوى السائل مع الثقل النوعي المنخفض.

● نموذج: UHZ-10COO (قياسي)

● مواصفات
المدى: 0.3 ~ 10M
دقة: ± 10MM
غرفة قطر: 10MM
ضغط التشغيل: 1.6MPA (لارتفاع ضغط يرجى الاتصال المصنع)
pressure≤4.0MPa عالية
UPVC نموذج: ≤1.0MPa
درجة حرارة التشغيل: -20 ℃ -150 ℃ (للارتفاع في درجة الحرارة يرجى الاتصال المصنع)
ارتفاع نموذج درجة الحرارة: ≤350 ℃ (اتفاق على الضغط)
UPVC: -20 ℃ -60 ℃
متوسطة الكثافة: ≥0.45g / CM3
كثافة الفرق: 0.15g / M3 (قياس واجهة)
متوسطة تدبق: ≤0.4PaS
اهتزاز أجواء: Frequency≤25Hz، Swing≤0.5mm
اتبع التقييم: ≤0.08m / ق
المواد الغرفة: 304،316L
المواد تعويم: 304،316L، التيتانيوم
اتصال الموضوع: GB شفة
DN25، PN0.6 ~ 2.5MPa

● ملاحظة:
شفة يمكن أن يكون العميل اختار: GB، JB، HG، DIN، ANSI.
ويمكن إجراء اتصال الموضوع إلى موضوع خارجي، موضوع الداخلي مع مستوى متري والبريطانية والولايات المتحدة.
