مكان المنشأ: | الصين |
اسم العلامة التجارية: | RG |
رقم الموديل: | ZHLS |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
تفاصيل التغليف: | صندوق خشبي |
وقت التسليم: | خلال 15 أيام |
شروط الدفع: | T / T. |
القدرة على العرض: | 1000pcs / شهر |
قوة: | هوائي | قياسي أو غير قياسي: | اساسي |
---|---|---|---|
تطبيق: | جنرال لواء | اسم المنتج: | صمام تنظيم ذو مقعد واحد |
وظيفة: | صمام التحكم في الكرة | متوسط: | غاز زيت الماء |
تسليط الضوء: | ANSI125 صمام تنظيم بمقعد واحد,صمام تنظيم بمقعد واحد 25 مم,صمام هوائي من الفولاذ المقاوم للصدأ 6.4 ميجا باسكال |

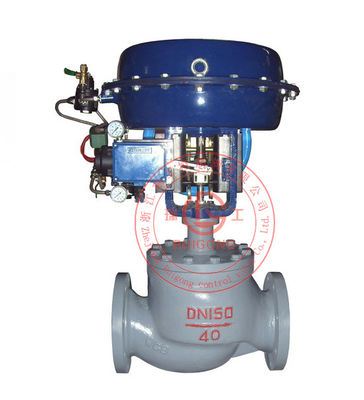

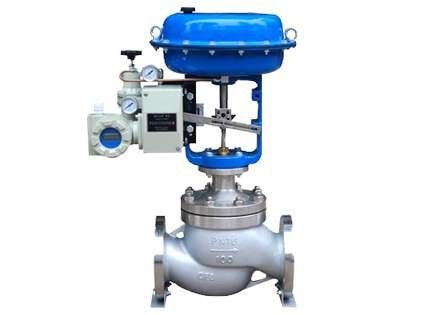

ZHLS صمام تنظيم صغير بمقعد واحد
هيكل صمام التنظيم الصغير أحادي المقعد ZHLS مضغوط ، وله قناة انسيابية S ، مما يجعل فقدانه لانخفاض الضغط صغيرًا ، وتدفقًا كبيرًا ، ونطاقًا قابلًا للضبط وخاصية التدفق عالية الدقة ، معيار IEC534-1-1976
يتماشى تنظيم تسرب الصمام مع معايير ANSI B16.104.تنظيم الصمام مع مشغل غشاء رقيق زنبركي ، هيكله المضغوط ، قوة إخراج كبيرة.
يتوافق هذا المنتج مع GB / T4213-92
المعايير الفنية والأداء
جسم الصمام
النمط: من خلال صمام كروي ذو مقعد واحد
الحجم الاسمي: 20 ، 25 ملم
الضغط الاسمي: ANSI125 ، 150 ، 300 ، 150
JIS 10 ، 16 ، 20 ، 30 ، 40 ك
PN1.6 ، 4.0 ، 6.4 ميجا باسكال
نوع الاتصال: اتصال شفة: FF ، RF ، RJ ، LG ، نوع الأخدود ، النوع المدمج
معيار شفة ، JIS B2201-1984 ، ANSI B16.5-1981 ، JB / T79.1-94 ، إلخ
اتصال اللحام: وشاح لحام SW
المواد: الفولاذ المصبوب (ZG230-450) ، الفولاذ المقاوم للصدأ (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L) ، التيتانيوم ، إلخ
على الغلاف: النموذج العادي (P): 17 ~ + 230 درجة
نوع الاستطالة I (EI): 45 ~ - 17 + 230 ~ + 230 ℃
استطالة من النوع الثاني (EII): - 100 ~ 45 ℃
استطالة من النوع الثالث (EIII): 196 - - 196
ملاحظة: يسمح لدرجة حرارة العمل بتجاوز النطاق المسموح به للمواد المختلفة.
نوع الغدة: نوع الترباس المشبك
التعبئة: v-type ptfe ، تحتوي على مادة ptfe المنسوجة من الأسبستوس ، الأسبستوس ، الجرافيت
مكونات الصمام
نوع قلب الصمام ، قلب صمام الغطاس من النوع المفرد
ميزة التدفق: المقعد المعدني: النسبة المئوية (٪ CF) والخصائص الخطية (LCF) ، راجع الشكل 1 والشكل 3
السيرة الذاتية من 0.4-14 خاصية التدفق عالية الدقة بمعيار IEC534-2-1976
المقعد الناعم: النسبة المئوية (TF) والخصائص الخطية (LTF) ، راجع الشكل 2 والشكل 3
ملاحظة: حول درجة حرارة عمل مقعد ptfe واختلاف الضغط ، يرجى الرجوع إلى الشكل 5
المواد: الفولاذ المقاوم للصدأ (1 cr18ni9ti ، 1 cr18ni12mo2ti ، ph ، 9 cr18 17-4 ، 316 لتر) ، سبائك التيتانيوم ، شركة لحام الفولاذ المقاوم للصدأ أيضًا وسبائك مقاومة للتآكل ، إلخ.
وكالات الإنفاذ
النمط: HA المزيد من مشغلات أفلام الربيع
مادة الحجاب الحاجز: نسيج نايلون مطاطي من الإيثيلين بروبيلين ، مشبك مطاطي من النتريل بوتادين إلى نسيج النايلون
نطاق الربيع: 20 ~ 100 ، 80 ~ 240 كيلو باسكال
ضغط إمداد الغاز: من 140 إلى 400 كيلو باسكال
السطح البيني الجوي: Rc1 / 4 "
درجة الحرارة المحيطة: - 30 ~ + 70 درجة مئوية
نمط عمل الصمام: صمام ذو عمل إيجابي أو نوع إغلاق الغاز المشغل رد الفعل أو النوع المفتوح
المرفقات: جهاز تحديد المواقع ، وفلتر الهواء وجهاز تخفيف الضغط ، والصمام ، ومفتاح السكتة الدماغية ، وجهاز إرسال موضع الصمام ، وعجلة اليد ، إلخ.
أداء
تسرب الصمام: مقعد معدني: أقل من 0.01٪ من السعة المقدرة ، بما يتماشى مع ANSI B16.104-1976 المستوى الرابع
المقعد الناعم: أقل من السعة المقدرة لـ 10-7 ، يتوافق مع المستوى الرابع ANSI B16.104-1976
ارجع للفقراء: محدد المواقع صغير في جميع أنحاء 1٪ من الرحلة ،
بدون محدد موقع صغير في جميع أنحاء 3٪ من السكتة الدماغية (نوع LHAI صغير 5٪ من إجمالي السفر)
خطأ أساسي: أحضر صغيرًا في جميع أنحاء محدد مواقع السفر زائد أو ناقص 1٪
بدون محدد موقع صغير طوال الرحلة من زائد أو ناقص 5٪ (VPE زائد أو ناقص 3٪ ، LHAI مع HEP هو + / - 2٪)
ملاحظة: معيار التعبئة ptfe من النوع v
نطاق قابل للتعديل: 50: 1 Cv 14 أو أقل أو أقل (0.25) أو Spake (Cv 0.16 أو أقل)
