| الاسم التجاري: | OEM |
| رقم الطراز: | ZW32-12 |
| الـ MOQ: | 1 مجموعة |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | 1000sets |

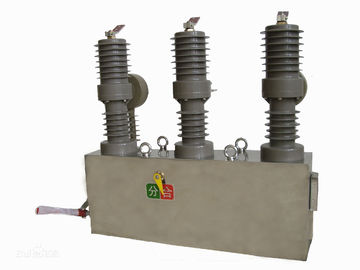

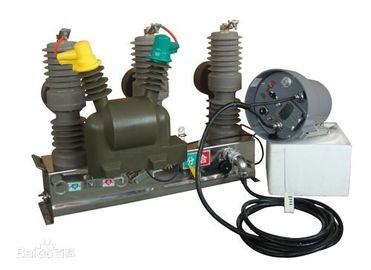

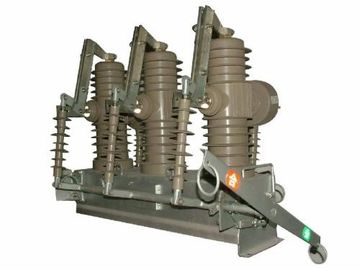

ZW32-12 ، قواطع دوائر كهربائية zw32 ، قواطع دوائر كهربائية zw8 ، قاطع دارة فراغ عالي الجهد خارج الباب
وصف عام
يتم استخدام قواطع الدائرة الكهربائية ذات الجهد العالي في الهواء الطلق سلسلة ZW32-12 في ثلاث مراحل من نظام الطاقة AC50Hz ، الجهد 10-12KV ، لتشغيل / إيقاف تيار التحميل ، لديه وظيفة حماية التحميل الزائد وقصر الدائرة ، تلبية متطلبات التحكم والقياس وتحقيق التحكم والمراقبة عن بعد وما إلى ذلك ، فإنه ينطبق على حماية ومراقبة التوزيع على نظام المحطات الفرعية والشركات الصناعية والتبديل المتكرر في الشبكة الريفية.
| بند | وصف | وحدة | البيانات | |
| 1 | الفولطية | KV | 12 | |
| 2 | مستوى العزل المقدر | 1 دقيقة تحمل الجهد (جاف) | KV | 42 |
| 1 دقيقة تحمل الجهد (الرطب) | 34 | |||
| دفعة البرق تحمل الجهد (الذروة) | 75 | |||
| 3 | التصنيف الحالي | أ | 630 400200 | |
| 4 | تصنيف كسر الحالي على البيع على المكشوف | كا | 20 16 12.5 | |
| 5 | تسلسل التشغيل تقييمه | OC-0.3s-CO-180S-CO | ||
| 6 | أوقات الدائرة المفتوحة لتيار التسرب القصير المقدر | تايمز | 30 | |
| 7 | تصنيفا ماس كهربائى الحالي | كا | 50 | |
| 8 | تصنيف الذروة الصمود الحالية | |||
| 9 | تصنيف البيع على تحمل التيار | كا | 20 | |
| 10 | المدة المقدرة للدائرة القصيرة | س | 4 | |
| 11 | وقت الافتتاح (رحلة التحويلة) | ماكس جهد التشغيل | تصلب متعدد | 15 ～ 50 |
| تقدير جهد التشغيل | ||||
| الحد الأدنى.جهد التشغيل | 30 ～ 60 | |||
| 12 | وقت الإغلاق | تصلب متعدد | 25 ～ 50 | |
| 13 | إجمالي وقت الكسر | ≤100 | ||
| 14 | الانحناء الوقت | ≤20 | ||
| 15 | الحياة الميكانيكية | تايمز | 10،000 | |
| 16 | الطاقة المدخلة المقدرة لمحرك تخزين الطاقة | دبليو | 40 | |
| 17 | تقدير جهد التشغيل والدائرة الثانوية تقدير الجهد | الخامس | DC22011024 | |
| AC22011024 | ||||
| 18 | تخزين الطاقة تحت الجهد المقنن | س | ≤10 | |
| 19 | الإفراج الحالي | التصنيف الحالي | أ | 5 |
| درجة دقة الانطلاق الحالية | ٪ | ± 10 | ||
المؤشرات الفنية الاساسية
حجم المخطط والتثبيت
