| الاسم التجاري: | ROTORK |
| رقم الطراز: | سلسلة IQM |
| الـ MOQ: | 1 مجموعة |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 300sets |

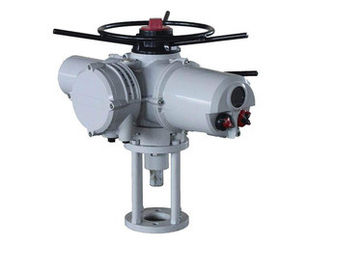

مشغلات الصمامات الهوائية ومحركات الصمامات الهيدروليكية ، والمحركات الكهربائية Rotork actuator
ملخص
تحتوي النسخة المعدلة من المحرك الكهربائي 3-IQ على بداية عكس الحالة الصلبة بدلاً من الموصلات الميكانيكية الكهربائية. إنه يتميز بدارات التحكم عن بعد سريعة الاستجابة للتحكم السريع. لتحسين التحكم الموضعي ، يضيف كاتب الحالة الصلبة ميزة "مكابح" المحرك الإلكتروني.
يعد IQM مناسبًا لما يصل إلى 1200 بدء في الساعة (S4 / Class C). يتراوح خرج عزم دوران المقاعد المباشر من 10 إلى 544 نيوتن متر (7 إلى 400 رطل). مع علب التروس من المرحلة الثانية ، يصل عزم دوران المقاعد إلى 3600 نيوتن متر (2655 رطلاً للقدم) وبدوران يصل إلى 77000 نانومتر (56،790 رطلًا للقدم).
متعددة بدوره المحرك الكهربائي ON-OFF:
IQ10، IQ12، IQ18، IQ20، IQ25، IQ35، IQ40، IQ70، IQ90، IQ91، IQ95
IQC10، IQC12، IQC18، IQC20، IQC25، IQC35، IQC40، IQC70، IQC90، IQC91، IQC95
IA10، IA12، IA18، IA20، IA25، IA35، IA40، IA70، IA90، IA91، IA95
متعدد بدوره المحرك الكهربائي تعديل
كل من المدخلات والمخرجات إشارة: 4-20ma
IQM10، IQM12، IQM18، IQM20، IQM25، IQM35، IQM40، IQM70، IQM90، IQM91، IQM95
IM10، IM12، IM18، IM20، IM25، IM35، IM40، IM70، IM90، IM91، IM95
المميزات
معلمات ROTORK IQ ، IQC ، IQM ، سلسلة IM: | |
نموذج رقم.: | IQ IQC IQM IM |
تصنيف عزم الدوران: | 100Nm-3000Nm |
سرعة الدوران: | 18r / min 24r / min 36r / دقيقة 72r / min |
مزود الطاقة: | ثلاث مراحل 380V (± 10 ٪) إشارة المرحلة 220V |
القوة المصنفة: | 0.05Kw 0.07Kw 0.12kw 0.17kw |
تكرر: | 50 هرتز 60 هرتز |
العملة المقدرة: | 0.45A 0.6A 1.3A 0.85A2.1A 3.6A16.5A 35A 88A |
بدء العملة: | 0.45A |
التركيب: | شنت مباشرة |
طريقة التحكم: | نوع التشغيل أو التعديل (إشارة الدخل والإخراج 4-20ma) |
فئة الحماية: | IP 55-IP68 |
وزن: | 25KG-165kg |
زاوية فعالة | 0-360 ° (نطاق قابل للتعديل 0 ° -105 °) |
التحكم الأساسية: | خطأ أساسي ± 10 ٪ ؛ فرق عودة ≤1 ٪ ؛ منطقة ميتة ≤1 ٪ |
الرطوبة البيئية: | لا الغاز المسببة للتآكل |
كود شفة ISO5210 | |
شنت مباشرة: | كود شفة ISO5210: F16 |
رمح ثقب قطره (مم): max∅70 | |
