| الاسم التجاري: | Infineon |
| رقم الطراز: | FF1500R12IE5 |
| الـ MOQ: | 1 مجموعة |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1000sets |

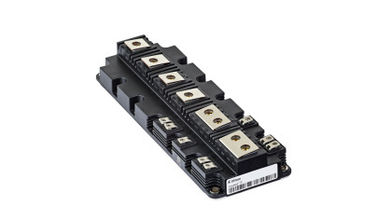

PrimePACK ™ 3 + modulewithTrench / FieldstopIGBT5، EmitterControlled5diodeandNTC VCES = 12
التطبيقات المحتملة
• أنظمة UPS
• محولات الطاقة العالية
• تطبيقات الطاقة الشمسية
• محركات السيارات
الميزات الكهربائية
• T vj op = 175 درجة مئوية
• تمدد درجة حرارة التشغيل T vj op
• متانة لا تقبل المنافسة
• Trench IGBT 5
• قدرة عالية ماس كهربائى
الميزات الميكانيكية
• الحزمة مع CTI> 400
• كثافة عالية الطاقة
• قدرة عالية الطاقة ودرجة الحرارة الحرارية
• ارتفاع creepage ومسافات التخليص
IGBT العاكس
القيم المقدرة القصوى
| جهد جامع-باعث | Tvj = 25 درجة مئوية | VCES | 1200 | الخامس |
| مستمر جامع DC الحالي | TC = 100 درجة مئوية ، Tvj max = 175 درجة مئوية | IC nom | 1500 | ا |
| تكرار جامع الذروة الحالي | tP = 1 مللي ثانية | ICRM | 3000 | ا |
| بوابة باعث باعث الجهد | VGES | +/- 20 | الخامس |
قيم مميزة دقيقة. الطباع. كحد أقصى.
| جامع باعث تشبع الجهد | IC = 1500 A ، VGE = 15 V IC = 1500 A ، VGE = 15 V IC = 1500 A ، VGE = 15 V Tvj = 25 درجة مئوية Tvj = 125 درجة مئوية Tvj = 175 درجة مئوية | جلس VCE | 1،70 2،00 2،15 | 2،15 2،45 2،60 | VVV | |
| بوابة عتبة الجهد | IC = 41،0 mA، VCE = VGE، Tvj = 25 ° C | VGEth | 5،25 | 5،80 | 6،35 | الخامس |
| اجره البوابه | VGE = -15 V ... + 15 V، VCE = 600V | QG | 7،15 | μC | ||
| مقاوم البوابة الداخلية | Tvj = 25 درجة مئوية | RGint | 0،6 | Ω | ||
| السعة الإدخال | f = 1 MHz، Tvj = 25 ° C، VCE = 25 V، VGE = 0 V | تجمعهم | 82،0 | طراز NF | ||
| سعة نقل عكسي | f = 1 MHz، Tvj = 25 ° C، VCE = 25 V، VGE = 0 V | CRES | 3،25 | طراز NF | ||
| جامع - بقطع التيار الحالي | VCE = 1200 V ، VGE = 0 V ، Tvj = 25 درجة مئوية | ICES | 5،0 | أمبير | ||
| بوابة تسرب باعث الحالية | VCE = 0 V ، VGE = 20 V ، Tvj = 25 درجة مئوية | IGES | 400 | غ | ||
| بدوره تأخير الوقت ، الحمل الاستقرائي | IC = 1500 A ، VCE = 600 V VGE = ± 15 V RGon = 0،82 Ω Tvj = 25 درجة مئوية Tvj = 125 درجة مئوية Tvj = 175 درجة مئوية | يوم على | 0،26 0،28 0،28 | ميكرو ثانية ميكرو ثانية ميكرو ثانية | ||
| وقت الصعود ، الحمل الاستقرائي | IC = 1500 A ، VCE = 600 V VGE = ± 15 V RGon = 0،82 Ω Tvj = 25 درجة مئوية Tvj = 125 درجة مئوية Tvj = 175 درجة مئوية | آر | 0،16 0،17 0،18 | ميكرو ثانية ميكرو ثانية ميكرو ثانية | ||
| إيقاف وقت التأخير ، الحمل الاستقرائي | IC = 1500 A ، VCE = 600 V VGE = ± 15 V RGoff = 0،82 Ω Tvj = 25 درجة مئوية Tvj = 125 درجة مئوية Tvj = 175 درجة مئوية | تي دي قبالة | 0،51 0،56 0،59 | ميكرو ثانية ميكرو ثانية ميكرو ثانية | ||
| وقت الخريف ، الحمل الاستقرائي | IC = 1500 A ، VCE = 600 V VGE = ± 15 V RGoff = 0،82 Ω Tvj = 25 درجة مئوية Tvj = 125 درجة مئوية Tvj = 175 درجة مئوية | فريق العمل | 0،09 0،11 0،13 | ميكرو ثانية ميكرو ثانية ميكرو ثانية | ||
| بدوره على فقدان الطاقة لكل نبضة | IC = 1500 A، VCE = 600 V، LS = 30 nH VGE = ± 15 V، di / dt = 7900 A / µs (Tvj = 175 ° C) RGon = 0،82 Ω Tvj = 25 درجة مئوية Tvj = 125 درجة مئوية Tvj = 175 درجة مئوية | دهر | 120 180 215 | جول جول جول | ||
| إيقاف فقدان الطاقة لكل نبضة | IC = 1500 A، VCE = 600 V، LS = 30 nH VGE = ± 15 V ، du / dt = 2750 V / µs (Tvj = 175 ° C) RGoff = 0،82 Ω Tvj = 25 درجة مئوية Tvj = 125 درجة مئوية Tvj = 175 درجة مئوية | Eoff | 155 195 220 | جول جول جول | ||
| بيانات SC | VGE ≤ 15 V ، VCC = 900 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 µs، Tvj = 175 ° C | ISC | 5600 | ا | ||
| المقاومة الحرارية ، تقاطع إلى حالة | كل IGBT / لكل IGBT | RthJC | 19،5 | K / كيلو واط | ||
| المقاومة الحرارية ، حالة إلى غرفة التبريد | كل IGBT / لكل IGBT λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 12،5 | K / كيلو واط | ||
| درجة حرارة تحت ظروف التبديل | Tvj المرجع | -40 | 175 | ° C |
