| الاسم التجاري: | OEM |
| رقم الطراز: | Z960Y |
| الـ MOQ: | 1 مجموعة |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1000PCS/شهر |

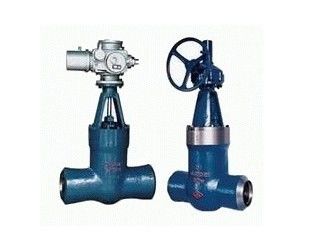

ارتفاع في درجة الحرارة والتآكل Z960Y الكهربائية بوابة لحام الطاقة الكهربائية محطة صمام
1، وتصميم وتصنيع هذه المعايير من قبل JB / T3595 قد تدعم استخدام المعدات المنزلية
2، وصمام في تجويف بضغط من بنية ختم ضيق، حسن الأداء الختم، ينتهي الأنابيب فرع لهيكل لحام.
3 وباب ومقعد صمام سطح الختم من Stellite (stellite) القائم على الكوبالت سبائك الكسوة المصنوعة من مقاومة للاهتراء ودرجات الحرارة المرتفعة والتآكل، وأداء المضادة للتآكل.
4، الجذعية مروي والعلاج النيتروجين، مع مقاومة جيدة للتآكل والمقاومة للخدش.
5، وفتح وإغلاق أجزاء من هيكل يمكن أن تصمم وفقا لوحة المستخدم، اثنين من لوحات، وغيرها من لوحة مزدوجة موازية الأشكال.
كلمات: GB صمام بوابة، صمام كهربائي، صمام شفة، صمام محطة توليد الكهرباء، صمام هوائي، وارتفاع في درجة الحرارة صمام
● أن يستند manufalture وspecigication aueptanle شان على معيار E101 اليابانية بطلب للحصول على powerand يجب BEIN تمشيا مع E101 أو speeification المستخدم JB الحراري / T3595-93 ● طول. ● لحام الأخدود شان يكون في auordanle مع industrh السلطة جمعية مهندسي البترول-cification 78DG أو الزئبق المستخدم مواصفات '● حجم في إنطوى هو حجم الانتاج القديم
الممتلكات وspecifiecation
نوع المنتج | (الأم) ضغط الاختبار | (الأم) | (℃) | متوسطة Appicable | ||
اختبار شيل | ختم اختبار | |||||
Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | الماء والبخار |
Z960Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
Z960Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤54 | بخار |
Z960Y-P54170 | - | 48.0 | 36.0 | P5417 | ≤540 | |
Matecrial لأجزاء رئيسية | ||||||
جزء اسم | تعيين المادي | |||||
الجسم | WCB | WC6 | WC9 | |||
القرص | WCB | WC6 | WC9 | |||
غطاء محرك السيارة | 25 | 12Cr1Mo1VA | ||||
جذع | 1Cr17Ni2 | 20Cr1Mo1VA | ||||
مقعد | 25 | 12Cr1Mo1VA | ||||
الختم الدائري | S الصلب لينة (مرنة الجرافيت) | S الصلب لينة | F الصلب لينة | |||
حزم | الجرافيت و fexible | |||||
نير | WCB | WCB أو WC6 | ||||
الجوز الجذعية | 45 (ZCuZn25A16Fe3Mn3) | |||||
أربعة قطعة عصابة | 1Cr13 | 20Cr1MoVA | ||||
قطر DNNominal | (مم) الأبعاد الخارجية وربط الرئيسية | dewice الكهربائية | (كلغ) الوزن | ||||
د | L | H | L1 | L2 | |||
Z960Y-250 | |||||||
100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
Z960Y-320 | |||||||
100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
Z960Y-P54100V | |||||||
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
Z960Y-P54170V | |||||||
125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
350 | 338 | 1550 | 2536 | 715 | DZWC-4 | ||
