| الاسم التجاري: | Infineon |
| رقم الطراز: | FF450R12KT4 |
| الـ MOQ: | 1 مجموعة |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1000sets |

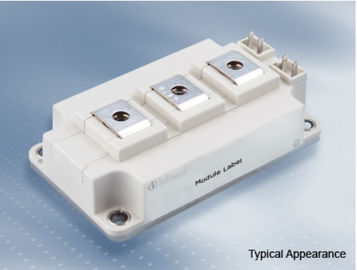

نصف الجسر 62 مم C-series 1200 V ، 450 A المزدوج IGBT وحدات توربينات الرياح FF450R12KT4
التطبيقات النموذجية
• محولات عالية الطاقة
• محركات السيارات
• أنظمة UPS
• توربينات الرياح
الميزات الكهربائية
• تمديد عملية درجة الحرارة Tvj المرجع
• انخفاض الخسائر التبديل
• انخفاض VCEsat
• متانة لا تقبل المنافسة
• VCEsat مع معامل درجة الحرارة الإيجابي
الميزات الميكانيكية
• 4 كيلو فولت AC 1 دقيقة العزل
• الحزمة مع CTI> 400
• ارتفاع الزحف وتطهير المسافات
• كثافة عالية الطاقة
• لوحة قاعدة معزولة
• السكن القياسي
IGBT، العاكس
القيم المقدرة القصوى
| جهد جامع-باعث | Tvj = 25 درجة مئوية | VCES | 1200 | الخامس |
| مستمر جامع DC الحالي | TC = 100 درجة مئوية ، Tvj max = 175 درجة مئوية Tvj max = 175 درجة مئوية | IC nom IC | 450 580 | ا ا |
| تكرار جامع الذروة الحالي | tP = 1 مللي ثانية | ICRM | 900 | ا |
| مجموع تبديد الطاقة | TC = 25 درجة مئوية ، Tvj max = 175 درجة مئوية | Ptot | 2400 | W |
| بوابة باعث باعث الجهد | VGES | +/- 20 | الخامس |
القيم المميزة
| جامع باعث تشبع الجهد | IC = 450 A ، VGE = 15 V Tvj = 25 ° C IC = 450 A ، VGE = 15 V Tvj = 125 ° C IC = 450 A ، VGE = 15 V Tvj = 150 درجة مئوية | جلس VCE | 1،75 2،05 2،10 | 2،15 | الخامس VV | |
| بوابة عتبة الجهد | IC = 17،0 mA، VCE = VGE، Tvj = 25 ° C | VGEth | 5،2 | 5،8 | 6،4 | الخامس |
| اجره البوابه | VGE = -15 V ... + 15 V | QG | 3،60 | μC | ||
| مقاوم البوابة الداخلية | Tvj = 25 درجة مئوية | RGint | 1،9 | Ω | ||
| السعة الإدخال | f = 1 MHz، Tvj = 25 ° C، VCE = 25 V، VGE = 0 V | تجمعهم | 28،0 | طراز NF | ||
| سعة نقل عكسي | f = 1 MHz، Tvj = 25 ° C، VCE = 25 V، VGE = 0 V | CRES | 1،10 | طراز NF | ||
| جامع - بقطع التيار الحالي | VCE = 1200 V ، VGE = 0 V ، Tvj = 25 درجة مئوية | ICES | 5،0 | أمبير | ||
| بوابة تسرب باعث الحالية | VCE = 0 V ، VGE = 20 V ، Tvj = 25 درجة مئوية | IGES | 400 | غ | ||
| بدوره تأخير الوقت ، الحمل الاستقرائي | IC = 450 A ، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجة مئوية RGon = 1.0 Ω Tvj = 150 درجة مئوية | يوم على | 0،16 0،17 0،18 | ميكرو ثانية ميكرو ثانية ميكرو ثانية | ||
| وقت الصعود ، الحمل الاستقرائي | IC = 450 A ، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجة مئوية RGon = 1.0 Ω Tvj = 150 درجة مئوية | آر | 0،045-0،0 0،05 | ميكرو ثانية ميكرو ثانية ميكرو ثانية | ||
| إيقاف وقت التأخير ، الحمل الاستقرائي | IC = 450 A ، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجة مئوية RGoff = 1،0 Ω Tvj = 150 درجة مئوية | تي دي قبالة | 0،45-0،52 0،54 | ميكرو ثانية ميكرو ثانية ميكرو ثانية | ||
| وقت الخريف ، الحمل الاستقرائي | IC = 450 A ، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجة مئوية RGoff = 1،0 Ω Tvj = 150 درجة مئوية | فريق العمل | 0،10 0،16 0،18 | ميكرو ثانية ميكرو ثانية ميكرو ثانية | ||
| بدوره على فقدان الطاقة لكل نبضة | IC = 450 A، VCE = 600 V، LS = 30 nH Tvj = 25 ° C VGE = ± 15 V، di / dt = 9000 A / µs (Tvj = 150 ° C) Tvj = 125 ° C RGon = 1.0 Ω Tvj = 150 درجة مئوية | دهر | 19،0 30،0 الأداء 36،0 | 19،0 30،0 الأداء 36،0 | ||
| إيقاف فقدان الطاقة لكل نبضة | IC = 450 A، VCE = 600 V، LS = 30 nH Tvj = 25 ° C VGE = ± 15 V، du / dt = 4500 V / µs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = 1،0 Ω Tvj = 150 درجة مئوية | Eoff | 26،0 40،0 43،0 | جول جول جول | ||
| بيانات SC | VGE ≤ 15 V ، VCC = 800 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 µs، Tvj = 150 ° C | ISC | 1800 | ا | ||
| المقاومة الحرارية ، تقاطع إلى حالة | IGBT / لكل IGBT | RthJC | 0062 | K / W | ||
| المقاومة الحرارية ، غرفة التبريد caseto | كل IGBT / لكل IGBT λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 0،03 | K / W | ||
| درجة حرارة تحت ظروف التبديل | Tvj المرجع | -40 | 150 | ° C |
