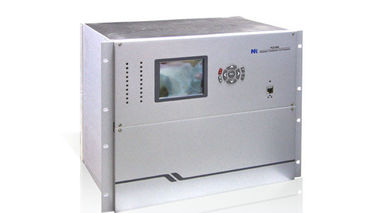

PCS-985 مولد محول وحدة حماية ترحيل حماية 87g التفاضلية

PCS-985 مولد محول وحدة حماية ترحيل حماية 87g التفاضلية، وحماية التيار الزائد، الزمن المحدد حماية الزائد، معكوس الوقت حماية الزائد

وPCS-985 يوفر الحماية الرئيسية والاحتياطية كاملة من وحدات مولد المحول الذي يضم عادة مولد، المحول الرئيسي، محول مساعد والمثير أو الإثارة transformer.It يدعم اتصالات في CTS التقليدية / حركة السفن والالكترونية الطبقي المحوري / حركة السفن، ويستخدم على نطاق واسع في قدرة كبيرة توربو الدينامو، مولد توربينات الغاز ومولد للطاقة النووية مع وسائط اتصال مختلفة.

لإنشاء وحدة مولد محول الحيوية، مجموعتين من PCS-985 يمكن استخدامها لتحقيق التكوين حماية تكرار. اثنين PCS-985 استخدام مجموعات CT مختلفة، والحماية الرئيسية والاحتياطية في حصة مجموعة CT واحد واحد 985 PCS.

حماية المولدات

الحماية التفاضلية. (87G)
DPFC الحماية التفاضلية. (87G)
عالية الحساسية الحماية التفاضلية عرضية. (87G)
طولية حماية الجهد الزائد صفر تسلسل خطأ interturn. (59N / 60)
DPFC حماية الاتجاه للخطأ أمور بدوره. (67)
الجهد التحكم حماية من التيار الزائد. (50)
حماية مقاومة مرحلة إلى مرحلة. (21G)
المتطرفة وظيفة حجب الحالية في محطة المولد.
الأساسية حماية الجهد صفر تسلسل خطأ الموالي الأرض. (64S)
الثالثة التوافقي حماية نسبة الجهد الزائد عن خطأ الموالي الأرض. (64S)
التوافقية الحماية التفاضلية الجهد الزائد الثالثة للخطأ الموالي الأرض. (64S)
100٪ حماية الموالي الأرض-خطأ مع حقن الجهد. (64R)
الدوار نقطة واحدة حماية الأرض-خطأ. (64R1)
الدوار نقطتين حماية الأرض-خطأ. (64R2)
الزمن المحدد حماية الموالي الزائد. (50S)
في الوقت معكوس حماية الموالي الزائد. (51S)
الزمن المحدد الحماية تسلسل السلبي الزائد. (50Q)
في الوقت معكوس حماية تسلسل السلبي الزائد. (51Q)

تطبيقات نموذجية
الخسارة من والإثارة الحماية. (40)
خارج خطوة الحماية. (78)
الحماية من الفولت الزائد. (59)
الزمن المحدد الإفراط في الإثارة الحماية. (24)
في الوقت معكوس الإفراط في الإثارة الحماية. (24)
عكس قوة الحماية. (32R)
حماية الطاقة المنخفضة. (37G)
متتابعة التعثر الحماية العكسية السلطة. (32R)
حماية إنخفاض التردد. (81U)
حماية Overfrequency. (81O)
بدء التشغيل الحماية / اغلاق التفاضلية الحالية.
بدء التشغيل الحماية / اغلاق الأصفار equence الجهد.
المنخفضة للfreuquency حماية من التيار الزائد. (50)
حماية energization غير مقصودة. (50/27)
قواطع الحماية الفشل. (50BF)
وظيفة توازن الجهد. (60)
VT إشراف الدائرة. (VTS)
CT إشراف الدائرة. (CTS)

الإثارة محول / حماية Excitor

الحماية التفاضلية. (87ET)
حماية من التيار الزائد. (50)
الزمن المحدد حماية الزائد. (50)
في الوقت معكوس حماية الزائد. (51)

حماية المحولات الرئيسية
مولد محول حماية الوحدة التفاضلية. (87GTU)
الحماية التفاضلية. (87T)
DPFC الحماية التفاضلية. (87T)
تقتصر حماية الأرض-خطأ. (64REF)
حماية مرحلة إلى مرحلة مقاومة في الجانب الكرواتي. (21P)
الجهد التحكم حماية من التيار الزائد في الجانب الكرواتي. (50)
ناقوس الخطر الزائد. (49)
بدء التبريد. (49)
الاتجاه حماية من التيار الزائد صفر تسلسل في الجانب الكرواتي. (67G)
في الوقت معكوس صفر تسلسل حماية من التيار الزائد في الجانب الكرواتي. (51G)
فجوة عدم تسلسل حماية الجهد في الجانب الكرواتي.
فجوة الحماية الحالية صفر تسلسل في الجانب الكرواتي.
صفر تسلسل الجهد التنبيه على الجانب LV.
الزمن المحدد الإفراط في الإثارة الحماية. (24)
في الوقت معكوس الإفراط في الإثارة الحماية. (24)
حماية التناقض قطب في الجانب الكرواتي. (62PD)
قواطع الحماية مضة كهربائية.
VT إشراف الدائرة. (VTS)
CT إشراف الدائرة. (CTS)

مساعد محول
الحماية التفاضلية. (87T)
الجهد التحكم حماية من التيار الزائد في الجانب الكرواتي. (50P)
الجهد التحكم حماية من التيار الزائد فرع 1 في الجانب LV. (50P)
الجهد التحكم حماية من التيار الزائد فرع 2 في الجانب LV. (50P)
صفر تسلسل حماية من التيار الزائد فرع 1 في الجانب LV. (50G)
صفر تسلسل حماية من التيار الزائد فرع 2 في الجانب LV. (50G)
ناقوس الخطر الزائد. (49)
بدء التبريد. (49)
حظر على حمل التغيير الصنبور. (OLTC)
VT إشراف الدائرة. (VTS)
CT إشراف الدائرة. (CTS)

متفرقات
الحماية الميكانيكية.
الجهد والتعديل الحالي السيارات الانجراف.
التشخيص الذاتي.
نظام تحديد المواقع تزامن ساعة.
خطأ مسجل.
