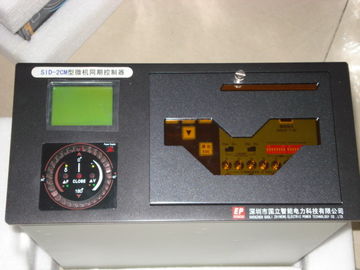

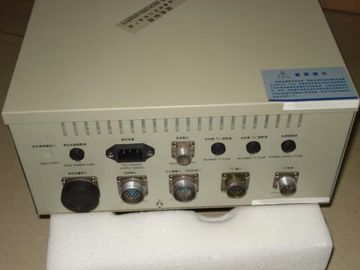

محول حماية التقوية، SID - 2CM شبه التلقائي - مزامنة الأجهزة

الوظيفة الأساسية :

1 هناك اثنا عشر قنوات لاستخدامها في 1-12 وحدات مولدات الطاقة أو

خطوط الكهرباء في موازاة في جهاز ونوع وصفة موازاة يمكن تمييزها.

2 المعلمات إعداد: الوقت الكسارة. فرق جهد المسموح به. أكثر من الجهد حماية القيمة؛

المسموح قيمة الفرق التردد؛ معامل مراقبة تردد. معامل السيطرة على الجهد.

زاوية القوة المسموح بها، من يصل أولا وبسبار التلفزيون الفولطية. تحويل بسبار زاوية مرحلة التلفزيون؛

قيم منخفضة قفل الجهد على جانبي نقطة موازاة. جانب واحد أو كلا الجانبين التشغيل لم الجهد، synchroscope Funtion و. السيطرة عرض النبض لنفس تردد، اسم الكسارة.

3 ويمكن للجهاز ضمان الأول التفاضلية مرحلة الصفر التي تظهر على اغتنامها في حين موازاة التفاضلية

(. بين المولد وبسبار أو سطرين متزامن) وجعل موازاة دون التأثير.

4 يمكن للجهاز جعل موازاة سريعة المولدات من خلال الطريقة التي يمكن يؤدي التفاضلية تردد و

فرق جهد في نطاق المسموح به وفقا لنظرية السيطرة غامض.

5 عندما موازاة ستبدأ في مرة واحدة فقط إذا كانت الزاوية السلطة وفرق الجهد أقل من

القيم المسموح بها عند موازاة بين خطوط متزامن، وإلا، يجب أن يكون هناك انتظار وإشارة،

سواء كان التردد التفاضلي أو تردد مطابق يمكن تمييزها من قبل الجهاز تلقائيا.

6 يمكن للجهاز جعل الاختبار الذاتي عند التشغيل في الوقت المناسب وبشكل تلقائي، فإنه يمكن أيضا التنبيه والعرض إذا الخطأ.

7 مثيرة للقلق عندما التلفزيون الدائرة المفتوحة وتأمين عملية مزامنة وإغلاق غير الجهد؛

8 يمكن يعطى تعليمات الرقابة تسارع تلقائيا عندما تردد مطابق خلال

عملية موازاة المولدات من أجل إلغاء حالة تردد متطابقة.

موازاة معاداة السلطة سوف لم يظهر بالتأكيد إذا لزم الأمر.

9 سيتم عرض الجهاز هذه البيانات - قياس الوقت الحقيقي يأخذ قاطع عند إغلاق و

الثمانية قيم القياس الحقيقية المسجلة في كل قناة بعد إنجاز موازاة في

من أجل جعل بعض دقة الوقت الذي يستغرقه عندما قاطع إغلاق.

لن يتم تسجيل الوقت لإغلاق قواطع 'عندما يكون متطابقة موازاة تردد.

10 الاتصالات يصل وسيتم توفير اتفاقيات الاتصال بين الجهاز

والكمبيوتر المضيف (RS-232، RS-485)، وذلك لتلبية متطلبات وسيتم قبول الجهاز في نظام DCS.

11 يمكن للجهاز العمل حتى ولو تحت ظروف فظيعة المستحقة أساليب كاملة

وطرق العزل صارمة على الكهرباء الكهربائي والصورة.

12 AC أو DC يمكن أن تكون إمدادات الطاقة من الجهاز والجهاز يمكن أن تكيف نفسها إلى 48V-220V AC

أو العاصمة امدادات الطاقة تلقائيا؛

13 فحص والاختبار يمكن أن يتم مباشرة دون استخدام أي جهاز آخر لأن وحدة

طالبت بالفعل في الجهاز.

14 جانب واحد أو كلا الجانبين لم الجهد الكسارة قريبة يمكن تحقيقه وفقا لتعليمات من الكمبيوتر المضيف.

أو كلا الجانبين لم الجهد الكسارة بالقرب من تشغيل مفتاح اللوحة الأمامية ..

15 لأن تستخدم synchroscope ذكاء.

1 قيم الجهد الثانوي التلفزيون على كلا الجانبين من الكسارة لموازاة

يجب أن يكون 100V أو 100 / √3 ضد أو أن واحدا هو خط الجهد الآخر مرحلة الجهد.

التلفزيون الجهد على جانب نظام يمكن ضبط زاوية مرحلة بدوره في جميع نقاط متوازية على التوالي،

ليس هناك حاجة لمحولات منفصلة لعزل وزاوية الطور بدوره.

2 جميع المدخلات الرقمية مفتوحة عادة نقطة نوع الاتصال، مثل اختيار نقطة مواز،

إعادة تعيين النائية، اتصل مساعدة من قواطع، وهلم جرا.

3 مفتوحة عادة الاتصال نوع من التتابع الكهربائي الصغيرة يمكن أن تستخدم للسيطرة على

إشارات الإخراج الرقمي، والقدرة على الاتصال هو 220V AC 5A أو 220V DC 0.5A.

4 اثنين من منفذ الاتصالات، واحد هو RS-232، والآخر هو RS-485.

يجب أن يكون 5 امدادات الطاقة 48-220VAC أو العاصمة، أقصى استهلاك الطاقة 20W.

6 العازلة:

ضعف الدوائر الحالية إلى الأرض: 500V 50HZ لمدة دقيقة واحدة.

الدوائر الحالية السلطة إلى الأرض: 2000V 50HZ لمدة دقيقة واحدة.

بين ضعف الدوائر الحالية والدوائر الحالية الطاقة: 1000V 50 / 60HZ لمدة دقيقة واحدة.

7 الجو من العملية:

وتتراوح درجة الحرارة: ج:

(1) عملية: 0 إلى + 50 ℃.

(2): النقل / التخزين: -20 إلى + 70 ℃.

ب: أقصى الرطوبة: 90٪؛
