مكان المنشأ: | الصين |
اسم العلامة التجارية: | Infineon |
رقم الموديل: | FF50R12RT4 |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
تفاصيل التغليف: | خشبيّ صندوق تعليب |
وقت التسليم: | 25 يومًا بعد توقيع العقد |
شروط الدفع: | T/T |
القدرة على العرض: | 1000sets |
VCES: | 1200V | IC nom: | 50A |
---|---|---|---|
ICRM: | 100A | تطبيقات: | محركات السيارات |
الميزات الكهربائية: | انخفاض الخسائر التبديل | ||
تسليط الضوء: | وحدة igbt قوة عالية,igbt السيارات |

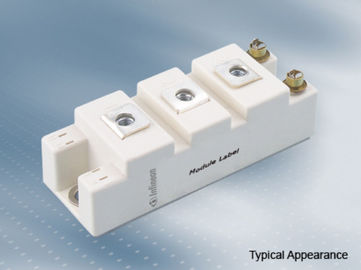

انفينيون FF50R12RT4 وحدات IGBT مزدوجة 34 ملم 1200V مزدوجة مع خندق / I-TIT
التطبيقات النموذجية
• محولات عالية الطاقة
• محركات السيارات
• أنظمة UPS
الميزات الكهربائية
• تمديد عملية درجة الحرارة Tvj المرجع
• انخفاض الخسائر التبديل
• انخفاض VCEsat
• Tvj op = 150 درجة مئوية
• VCEsat مع معامل درجة الحرارة الإيجابي
الميزات الميكانيكية
• لوحة قاعدة معزولة
• السكن القياسي
IGBT، العاكس
القيم المقدرة القصوى
جهد جامع-باعث | Tvj = 25 درجة مئوية | VCES | 1200 | الخامس |
مستمر جامع DC الحالي | TC = 100 درجة مئوية ، Tvj max = 175 درجة مئوية | IC nom | 50 | ا |
تكرار جامع الذروة الحالي | tP = 1 مللي ثانية | ICRM | 100 | ا |
مجموع تبديد الطاقة | TC = 25 درجة مئوية ، Tvj max = 175 درجة مئوية | Ptot | 285 | W |
بوابة باعث باعث الجهد | VGES | +/- 20 | الخامس |
القيم المميزة
جامع باعث تشبع الجهد | IC = 50 A ، VGE = 15 V Tvj = 25 درجة مئوية IC = 50 A، VGE = 15 V Tvj = 125 ° C IC = 50 A ، VGE = 15 V Tvj = 150 درجة مئوية | جلس VCE | 1،85 2،15 2،25 | 2،15 | الخامس VV | |
بوابة عتبة الجهد | IC = 1،60 مللي أمبير ، VCE = VGE ، Tvj = 25 درجة مئوية | VGEth | 5،2 | 5،8 | 6،4 | الخامس |
اجره البوابه | VGE = -15 V ... + 15 V | QG | 0،38 | μC | ||
مقاوم البوابة الداخلية | Tvj = 25 درجة مئوية | RGint | 4،0 | Ω | ||
السعة الإدخال | f = 1 MHz، Tvj = 25 ° C، VCE = 25 V، VGE = 0 V | تجمعهم | 2،80 | طراز NF | ||
سعة نقل عكسي | f = 1 MHz، Tvj = 25 ° C، VCE = 25 V، VGE = 0 V | CRES | 0،10 | طراز NF | ||
جامع - بقطع التيار الحالي | VCE = 1200 V ، VGE = 0 V ، Tvj = 25 درجة مئوية | ICES | 1.0 | أمبير | ||
بوابة تسرب باعث الحالية | VCE = 0 V ، VGE = 20 V ، Tvj = 25 درجة مئوية | IGES | 100 | غ | ||
بدوره تأخير الوقت ، الحمل الاستقرائي | IC = 50 A، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجة مئوية RGon = 15 Ω Tvj = 150 درجة مئوية | يوم على | 0،13،15 0،15 | ميكرو ثانية ميكرو ثانية ميكرو ثانية | ||
وقت الصعود ، الحمل الاستقرائي | IC = 50 A، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجة مئوية RGon = 15 Ω Tvj = 150 درجة مئوية | آر | 0،02 0،03 0035 | ميكرو ثانية ميكرو ثانية ميكرو ثانية | ||
إيقاف وقت التأخير ، الحمل الاستقرائي | IC = 50 A، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجة مئوية RGoff = 15 Ω Tvj = 150 درجة مئوية | تي دي قبالة | 0،30 0،38 0،40 | ميكرو ثانية ميكرو ثانية ميكرو ثانية | ||
وقت الخريف ، الحمل الاستقرائي | IC = 50 A، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجة مئوية RGoff = 15 Ω Tvj = 150 درجة مئوية | فريق العمل | 0،045-0،08 0،09 | ميكرو ثانية ميكرو ثانية ميكرو ثانية | ||
بدوره على فقدان الطاقة لكل نبضة | IC = 50 A، VCE = 600 V، LS = 30 nH Tvj = 25 ° C VGE = ± 15 V، di / dt = 1300 A / µs (Tvj = 150 ° C) Tvj = 125 ° C RGon = 15 Ω Tvj = 150 درجة مئوية | دهر | 4،50 6،50 7،50 | 19،0 30،0 الأداء 36،0 | ||
إيقاف فقدان الطاقة لكل نبضة | IC = 50 A، VCE = 600 V، LS = 30 nH Tvj = 25 ° C VGE = ± 15 V، du / dt = 3800 V / µs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 درجة مئوية | Eoff | 2،50 4،00 4،50 | جول جول جول | ||
بيانات SC | VGE ≤ 15 V ، VCC = 800 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 µs، Tvj = 150 ° C | ISC | 180 | جول جول جول | ||
المقاومة الحرارية ، تقاطع إلى حالة | IGBT / لكل IGBT | RthJC | 0،53 | K / W | ||
المقاومة الحرارية ، غرفة التبريد caseto | كل IGBT / لكل IGBT λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 0082 | K / W | ||
درجة حرارة تحت ظروف التبديل | Tvj المرجع | -40 | 150 | ° C |
